| 브랜드 이름: | Luowave |
| 모델 번호: | X310 |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

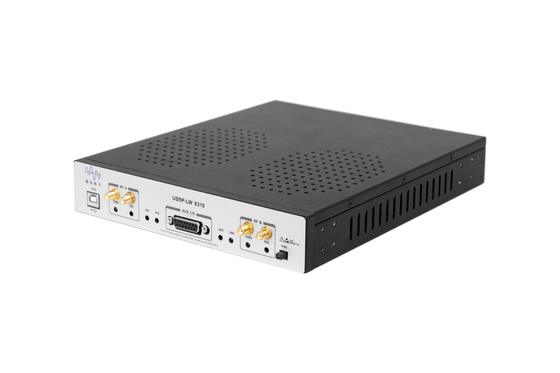

고성능, 유니버설 소프트웨어 라디오 주변기 USRP-LW X310
제품 개요
X310은 고성능, 확장 가능한 SDR 플랫폼이다. 아키텍처는 0 ∼ 6 GHz를 커버하는 확장 대역폭의 두 개의 딸보드 슬롯을 최대 160 MHz의 베이스밴드 대역폭으로 결합합니다.여러 고속 인터페이스 옵션 (PCIe), 듀얼 10GGE, 듀얼 1GGE), 그리고 큰 Kintex-7 FPGA는 편리한 데스크톱 또는 랙에 장착할 수 있는 반 폭 1U 형식 인자입니다.
주요 특징
1USRP-LW X310의 핵심으로, XC7K410T FPGA는 라디오 프론트엔드, 호스트 인터페이스 및 DDR3 메모리를 포함한 장치 내의 모든 주요 구성 요소 간의 고속 연결을 제공합니다.
2UHD와 함께 제공되는 기본 FPGA 코어는 디지털 다운 변환과 업 변환, 미세 주파수 튜닝,그리고 다른 DSP 기능으로 UHD 아키텍처를 사용하는 다른 USRP 장치와 교환이 가능합니다..
3큰 Kintex-7 FPGA는 개발자가 사용자 정의 DSP 블록을 통합 할 수있는 추가 공간을 제공하며 많은 USRP 지원 개발 프레임워크와 호환됩니다.참조 아키텍처, 오픈소스 프로젝트
스케마 도표
세부적인 성능:
기술 매개 변수:
| 매개 변수 범주 | 수적 값 | 단위 | 매개 변수 범주 | 수적 값 | 단위 |
| 입력/출력 | RF 성능 매개 변수와 함께SBX-LW 120 | ||||
| DC 입력 전압 | 12 | V | 단편 대역 신호/사진 거부 | -35/50 | dBc |
| 전력 소비 | 45 | W | 단계 소음 | ||
| 모듈 매개 변수를 변환 | 3.5GHz | 1.0 | degRMS | ||
| ADC 샘플링 속도 (최대) | 200 | 국가/국가 | 1MHz | 1.5 | degRMS |
| ADC 해상도 | 14 | 비트 | 출력 전력 | >10 | dBm |
| DAC 샘플링 비율 | 800 | 국가/국가 | 세 번째 계층의 가로막는 지점을 입력합니다 | 0 | dB |
| DAC 해상도 | 16 | 비트 | 소음 수치 | 8 | dB |
| 최대 호스트 비율 (16b) | 200 | 국가/국가 | 물리적 성질 | ||
| 지역 진동 정확성 | 2.5 | ppm | 작동 온도 | 0-55 | C |
| GPSDO 정밀도 잠금되지 않았습니다. | 20 | ppb | 크기 | 290×225×50 | mm |
| 무게 (2 장 SBX-LW 120) | 1.8 | 1kg | |||
제품 요약:
USRP-LW X310은 다양한 고속 인터페이스를 선택할 수 있습니다. 박스의 패널에서 기가비트 이더넷 포트는 연결하는 가장 쉬운 방법입니다.확장된 대역폭과 낮은 지연 시간을 가진 애플리케이션, 예를 들어 PHY / MAC 연구, LW X310은 이러한 결정적인 작업을 위해 효율적인 버스 인터페이스 PCIe x4를 제공합니다. 응용 프로그램이 네트워크 레코드 또는 멀티 노드 처리를 사용할 때,10G 포트는 가장 좋은 선택입니다.. USRP-LW X310에는 다른 무선 애플리케이션에 도움이 될 많은 추가 기능이 포함되어 있습니다. 예를 들어, FPGA 설계에서,메인보드에서 1GB DDR3는 데이터 버퍼링 및 데이터 저장용으로 사용할 수 있습니다선택적인 내부 GPSDO는 50ns 미만의 동기화 지연으로 GPS 시스템과 동기화되면 매우 정확한 주파수 참조를 제공합니다.사용자가 GPIO 인터페이스를 통해 증폭기 및 스위치와 같은 외부 구성 요소를 제어 할 수 있습니다., 이벤트 트리거와 같은 입력을 지원하고 디버그 신호를 관찰합니다. USRP-LW X310에는 개발자가 새로운 FPGA 이미지를 쉽게 로드하고 디버그 할 수있는 내부 JTAG 어댑터가 포함되어 있습니다.
시스템 개발 환경:
네트워크 시리즈와 X 시리즈 FPGA 간의 성능 비교:

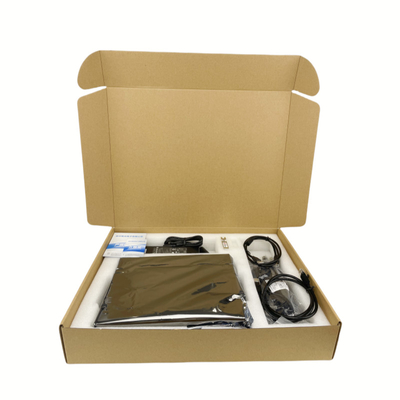

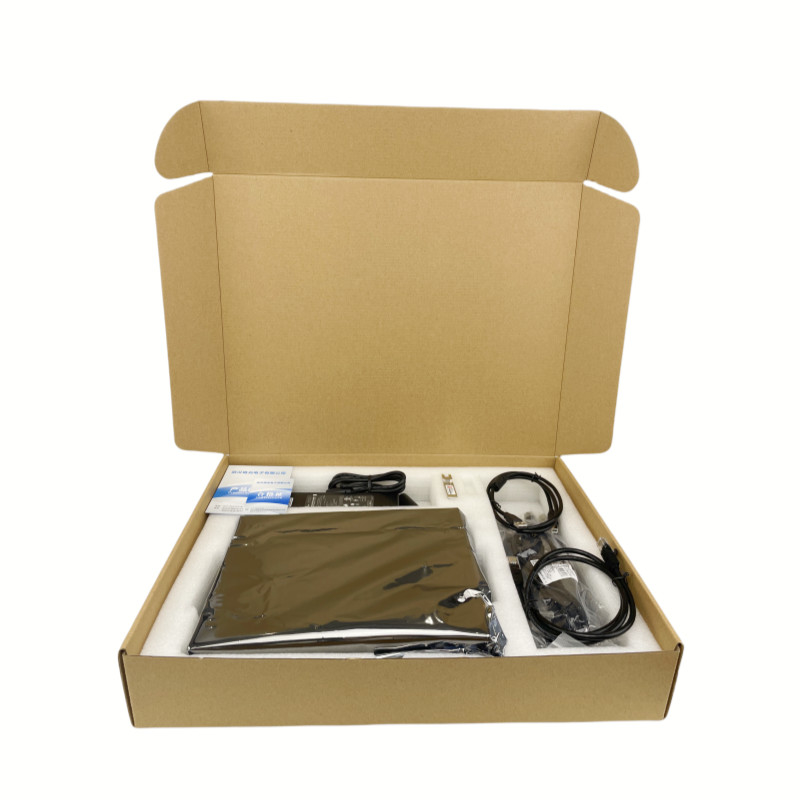

이 장비에는 다음이 포함되어 있습니다.
1USRP-LW X310
2기가비트 네트워크 포트
3SFP+기가비트 어댑터
4전원 공급
5USB2.0JTAG 케이블
64개의 SMA-Bulkhead 케이블
USRP-LW X310의 시험
X310 및 3 딸 보드의 테스트 보고 ((WBX, SBX, UBX) 는 딸 보드의 세부 사항에서 볼 수 있습니다
|
|
