| 브랜드 이름: | Luowave |
| 모델 번호: | 클럭 소스 오크토클록-LW-G |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

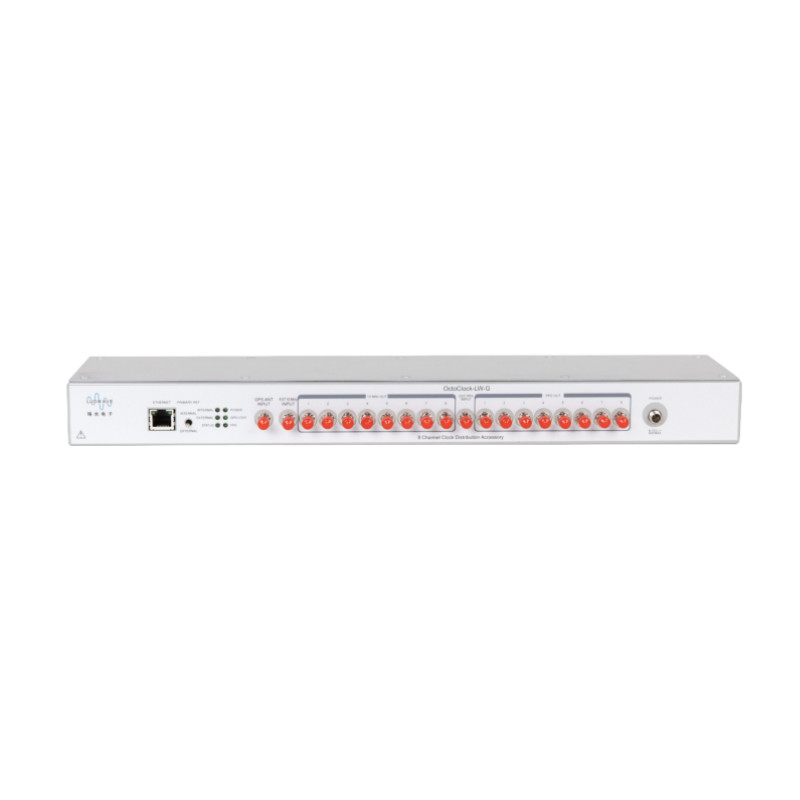

LUOWAVE 시계 소스 OctoClock-LW-G
8개의 10MHz와 8개의 1PPS를 포함한 통합된 8개의 시계 소스
성능 설명:
옥토클록-G CDA-2990은 고정도 시계 소스 장치 유통 시스템이다. 이것은 다채널 시스템을 설정하고 공통 참조 시간으로 동기화하려는 사용자에게 매우 유용합니다.예를 들어, 우리는 Octoclock-G를 사용하여 USRP N210을 연동하고 시스템과 동기화 할 수 있습니다. 이것은 빔 형성, 슈퍼 해상도 방향 탐색,다양성의 조합, 또는 MIMO 트랜시버의 설계.
OctoClock-G CDA-2990는 내장 GPSDO 또는 외부 소스를 통해 8 10MHz 로컬 오시레이터와 8 1PPS를 생성 할 수 있습니다. 사용자는 패널에서 자유롭게 이러한 소스를 전환 할 수 있으며 장애가 발생할 경우,이 소스는 자동으로 전환될 수 있습니다..
GPSDO는 참조로 사용되며 GPS 타이밍 표준에 동기화 될 수 있습니다. 이것은 개발자가 50 나노초 이내에 다채널 시스템을 조정 할 수 있습니다.GPSDo가 GPS 위성에 잠금되지 않은 경우, 그것은 여전히 25ppb보다 더 나은 정확도로 10MHz와 1 PPS 신호를 제공합니다.
참고: 표시된 이더넷 포트 현재 작동하지 않습니다. 미래의 소프트웨어 업그레이드 기능이있을 것입니다.
기술 매개 변수:
| 매개 변수 범주 | 수적 값 | 단위 | 매개 변수 범주 | 수적 값 | 단위 |
| 전력 | GPS 로크 pps 정확성 | 50 | ns | ||
| DC 입력 전압 | 6-15 | V | 출력 | ||
| 현재 소비 | < 1 | A | 10MHz 출력 | - 1번4 | Vpp |
| 입력 | 10MHz 출력 파형 | 평면 파동 | |||
| 10MHz 입력 범위 | 0-20 | dBm | 10MHz 출력 임피던스 | 50 | 오프 |
| 1 PPS 입력 | 2.5-5 | V | 1 PPS 출력 | 5 | V |
| GPSDO 매개 변수 | 1 PPS 파형 | 논리 레벨 펄스 | |||
| 액티브 GPS 안테나 (선택) | 5 | V | 물리적 성질 | ||
| GPS는 주파수 정확성을 잠금하지 않습니다. | 25 | ppb | 크기 (1U 랙 마운트) | 10*44*5 | cm |
| GPS 잠금 주파수 정확성 | < 1 | ppb | 무게 | 1.2 | 1kg |
|
|
| 브랜드 이름: | Luowave |
| 모델 번호: | 클럭 소스 오크토클록-LW-G |
| 모크: | 1개 부분 |
| 가격: | USD |
| 포장에 대한 세부 사항: | 논문 Box\Paper 통 |
| 지불 조건: | 전신환 |

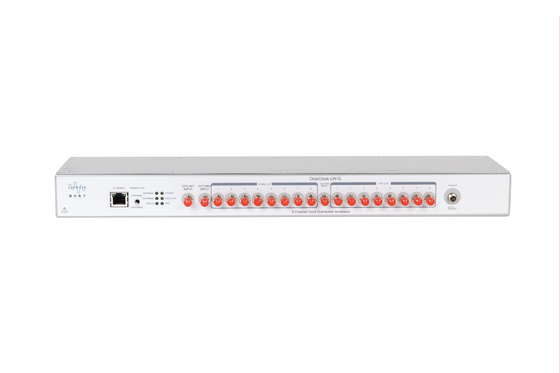

LUOWAVE 시계 소스 OctoClock-LW-G
