제품 상세 정보:
원래 장소: 중국
브랜드 이름: Luowave
모델 번호: X310
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: USD
포장 세부 사항: 논문 Box\Paper 통
배달 시간: 현장 양도 물건 또는 30 일
지불 조건: 전신환
공급 능력: 1개 부분

ETTUS USRP X310으로 적합한 루오웨이브 고성능 SDR USRP X 계열

설명
하이 라이트:

usb sdr ETTUS

,

USRP usb sdr 루오웨이브

,

루오웨이브 usb sdr ETTUS

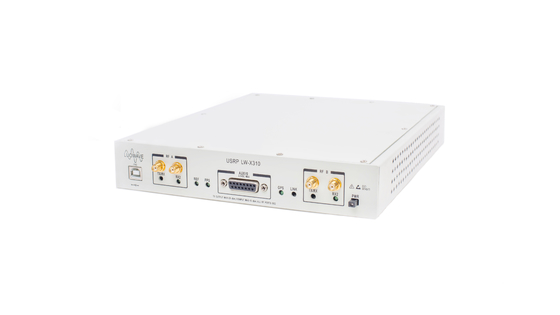

ETTUS USRP X310으로 적합한 에스디알, USRP-LW X310

제품 개관

USRP-LW X310은 차세대 무선 통신 시스템을 설계하고 배치하기 위한 고성능 기준화할 수 있는 에스디알 (SDR) 플랫폼입니다. 하드웨어 구조는 DC - 기저대 주파수 대역의 최고 120까지 마하즈와 6 기가헤르츠와 다수 고속 인터페이스 옵션 (피코이에, 듀얼 10 그라이즈, 듀얼 1 그라이즈)과 편리한 데스크톱 또는 랙에 장착 가능한 절반 넓은 1U 폼 팩터에서 큰 사용자 프로그래밍 Kintex-7 FPGA를 커버하는 두개의 확장된 대역폭 보조 기판 슬롯을 결합시킵니다. 최고 수준 하드웨어 성능을 제공하는 것뿐만 아니라, X310의 오픈 소스 소프트웨어 아키텍처는 그것을 적합하게 하는 크로스 플랫폼 UHD 드라이버 지원에 수많은 지원받는 개발 프레임워크와 참조 아키텍처와 오픈 소스 프로젝트를 제공합니다.

운영 체계

리눅스

윈도우

개발 프레임워크

GNU 라디오

자일링스 바이바도 2015.2 디자인 스위트





고성능 사용자 프로그래밍 FPGA

USRP X310의 중심에서, XC7K410T FPGA는 라디오 프런트 엔드, 증폭·중간 주파수 변환부와 호스트 인터페이스와 DDR3 기억을 포함하는 장치 이내에 모든 주요 구성품 사이에 고속 연결을 제공합니다. UHD를 갖춘 채무 불이행 FPGA 핵심은 그것이 UHD 건축을 사용하는 다른 USRP 기기와 교환할 수 있을 수 있게 허락하여 디지털 하향 변환과 상향 변환과 미세 주파수 조정과 다른 DSP 기능에게 모든 기능 블록을 제공합니다. 큰 Kintex-7 FPGA는 개발자들이 맞춘 DSP 블록을 통합시키기 위한 추가 공간을 제공하고, 수많은 USRP 지원받는 개발 프레임워크와 참조 아키텍처와 오픈 소스 프로젝트와 호환 가능합니다.



  USRP N210 USRP X300 USRP X310
FPGA Spartan3 XC3SD3400A 킨텍스 7-325T 킨텍스 7 -410T
논리 셀 53k 328k 406k
메모리 2,268 킬로바 16,020 킬로바 28,620 킬로바
곱셈 장치 126 840 1540
클락 레이트 100 마하즈 200 마하즈 200 마하즈
채널 (16비트) 당 스트리밍 대역폭 25 MS / S 200 MS / S 200 MS / S

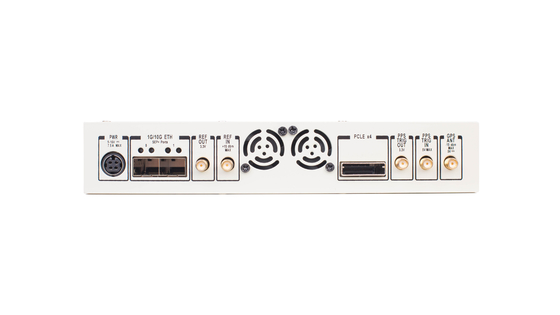

다수 고속 인터페이스 옵션

USRP X310은 다수 인터페이스 옵션을 제공합니다. 박스에서, 1 그라이즈는 시작되기 위한 편리한 방법을 제공합니다. PHY / MAC 조사, 피코이에와 같은 확장된 대역폭과 낮은 잠재 애플리케이션을 위해 x4는 예측 가능 작동에게 효율적 버스를 제공합니다. 네트워크 리코더 또는 다중 처리 노드를 사용하는 응용은 가장 잘 10이지 그라이즈 인터페이스 옵션에 의해 서빙될 수 있습니다.

계통도

ETTUS USRP X310으로 적합한 루오웨이브 고성능 SDR USRP X 계열 0

상세한 성능 :

기술적인 매개 변수 :

ETTUS USRP X310으로 적합한 루오웨이브 고성능 SDR USRP X 계열 1

생산 요약법 :

USRP-LW X310은 선택하기 위해 다양한 고속 동작 인터 페이스를 제공합니다. 박스의 패널에, 기가비트 이서넷 포트는 연결시키기 위한 가장 쉬운 방법입니다. PHY / MAC 조사와 같은 확장된 대역폭과 낮은 지연과 애플리케이션을 위해, LW X310은 이 예측 가능 작동을 위해 효율적 버스 인터페이스 피코이에게 x4를 제공합니다. 응용이 통신망 사용 기록 또는 멀티 노드 처리를 사용할 때, 10G 공항은 최상의 선택입니다. USRP-LW X310은 몇몇 다른 무선 어플리케이션을 도울 많은 추가 기능을 포함합니다. 예를 들면, FPGA 디자인에서, 메인보드 위의 1GB DDR3은 자료 완충과 데이터 스토리지로서 사용될 수 있습니다. 50 나노 초 동기화 지연과 GPS 시스템에 동기화될 때 선택적 내부의 GPSDO는 대단히 정확한 주파수 표준을 제공합니다. 사용자가 GPIO 인터페이스를 통하여 증폭기와 스위치와 같은 외부 부품을 제어할 수 있게 허락하고, 이벤트 트리거와 같은 입력을 지원하고, 디버그 신호를 관찰합니다. USRP-LW X310은 또한 쉽게 개발자들이 로딩될 수 있게 허락하는 내부 JTAG 어댑터를 포함하고 새로운 FPGA 이미지의 결함을 제거합니다.

시스템 개발 환경 :

ETTUS USRP X310으로 적합한 루오웨이브 고성능 SDR USRP X 계열 2

네트워크된 시리즈와 X 계열 FPGA 사이의 성능 비교 :

ETTUS USRP X310으로 적합한 루오웨이브 고성능 SDR USRP X 계열 2

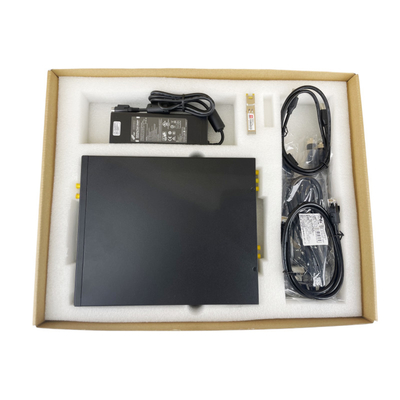

이 장비에서 포함되어 있습니다 :

1. USRP-LW X310

2. 기가비트 네트워크 공항

3. SFP+Gigabit 어댑터

4. 전원 공급기

5. USB2.0JTAG는 전보를 칩니다

6. 네 SMA 칸막이 케이블

USRP-LW X310을 판단하는 테스트

X310에 대한 테스트 리포트와 3 도터보드 (WBX, SBX, UBX는) 도터보드에 대한 세부에서 보여질 수 있습니다
