제품 상세 정보:
|
| 하이 라이트: | 160MHz 임베디드 소프트웨어 정의 라디오,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

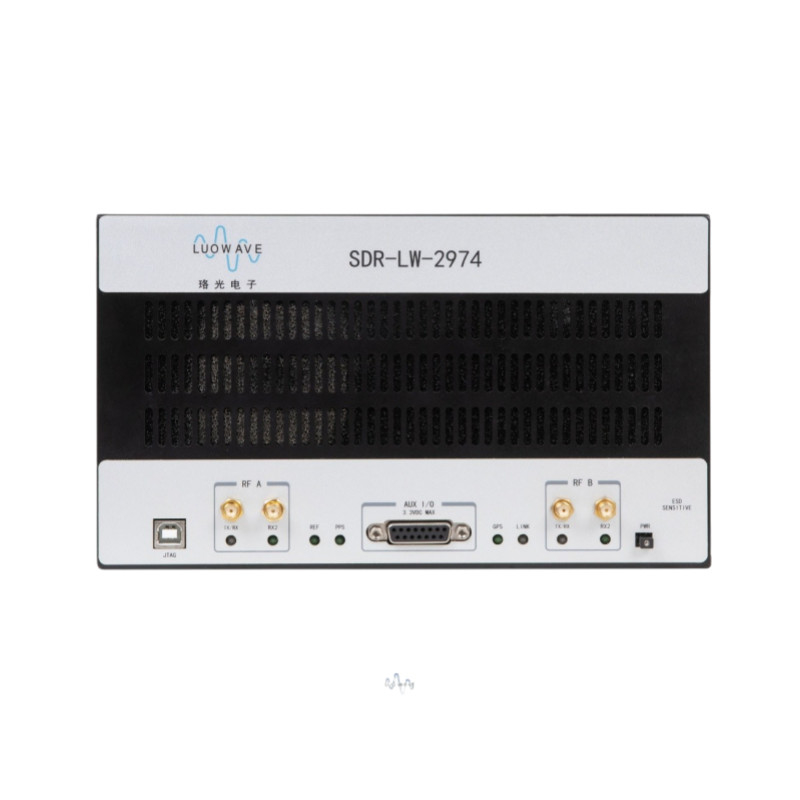

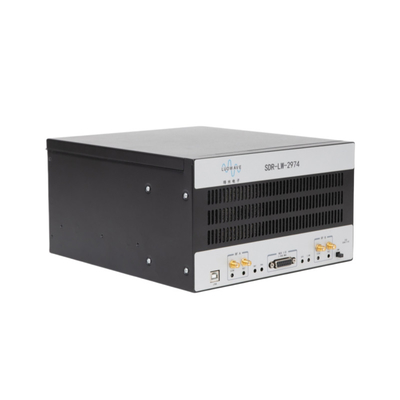

LUOWAVE SDR-LW 2974, 우스르프 X310의 필요한 모든 것이 갖추어진 기계
SDR-LW 2974
● 10MHz-6GHz
● I7 고속 프로세서
● 500GB SSD
● 16GB RAM
● 1G와 10G 네트워크 카드
● USRP 소프트웨어는 소프트웨어 무선 장비를 규정했습니다
제품 소개
SDR-LW 2974는 온보드 프로세서, FPGA를 이루어지는 고성능 내장된 SDR 독립형 장치고 착수 준비인 RF입니다. 제품은 짜맞춘 인텔 i7 가공과 500GB SSD와 16GB 메모리를 가지고 있습니다. 10 MHz-6 기가헤르츠와 최대 대역폭으로부터의 주파수 서비스 구역 범위는 160 마하즈입니다. 그것은 자원 풍부 사용자 프로그래밍 Kintex-7 FPGA와 더불어, 다수 선택적 고속 인터페이스 (피코이에, 기가비트 이더넷과 10 기가비트 이더넷)을 가지고 있습니다. 모든 USRP 장치와 같이, 이 장치는 오픈 소스 크로스 플랫폼 UHD 드라이버를 사용하고 UHD가 GNU 라디오와 같은 대부분의 어플리케이션과 SDR 구조를 지원합니다.
주요 특징

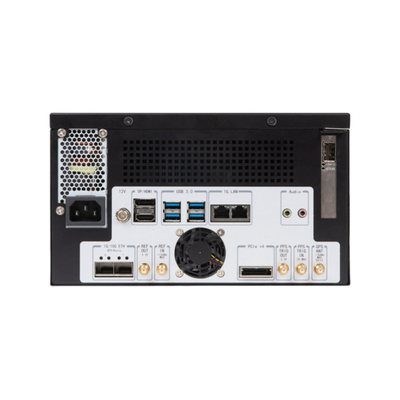

| 리눅스 실시간 운영 체제를 갖추는 i7 프로세서 | JTAG는 조화시킵니다 |
| 피코이에 일반정보 x4 인터페이스 | |
| 500GB SSD, 16GB RAM | 네 USB 3.0 공항 |
| 10MHz-6GHz 주파수 커버리지 | 듀얼 SPF+ 공항 |
| 채널 당 최고 160M까지 즉시 대역폭 | 짜맞춘 자일링스 Kintex-7 FPGA |
| 지원 2 전송과 2는 동시에 받습니다 | 외부 시계 참조와 PPS 시간 기준을 지원하세요 |
| 르프노크 FPGA 개발 프레임워크 | 지원 GNU 라디오 |
산업적 PC
| 프로세서 | 인텔 I7 9700 |
| 메모리 카드 | 16G |
| SFP | 10Gbps |
| 피코이에는 전보를 칩니다 | 피코이에 일반정보 2 x4 |
| RJ45 | 1Gbps |
FPGA와 기저 대역
| FPGA | Kintex-7 XC7K410T |
| DRAM | 1G |
| ADC 결의안 | 14개 비트 |
| DAC 결의안 | 16비트 |
| ADC 샘플링률 | 200M/S |
SDR-LW 2974의 디지털 처리 코어로서, RF 프런트 엔드, 호스트 인터페이스와 DDR3 기억을 포함하여 자일링스 Kintex-7 410T는 모든 주요 구성품의 직접적 고속 연결을 제공합니다. 채무 불이행 FPGA는 디지털 하향 변환과 디지털 업-변환과 미세 주파수 동조와 몇몇 다른 DSP 기능에게 모든 UHD 모듈을 제공합니다. 사용자들은 USRP에 의해서 지원된 풍부한 FPGA 자유 공간과 개발 프레임워크를 그들의 DSP 처리모듈을 개발하고 구현하는데 이용할 수 있습니다.
RF는 색인을 답니다
| 발행 | 수신 | ||
| 채널 수 | 2 | 채널 수 | 2 |
| 주파수 범위 | 10MHz-6GHz | 주파수 범위 | 10MHz-6GHz |
| 주파수 스텝 | <1KHz | 주파수 스텝 | <1KHz |
| 최대 출력 파워 | 6-20dBm | 최대 출력 파워 | -15 데이터 베이스 관리 프로그램 |
| 이득값 범위 | 31.5dB | 이득값 범위 | 0 -37.5 dB |
| 이득 단계 | 0.5dB | 이득 단계 | 0.5dB |
| 최대이 실시간 대역폭 | 160MHz | 최대이 실시간 대역폭 | 160MHz |
| 소음 지수 | 7dB |
힘
| 전압 | 220V |
| 경향 | 最大3A |
환경
| 작동 온도의 범위 | 0-50C |
| 최대 고도 | 2000m |
| 습도 | 10%-90% (비결노 상태) |
| 사용 환경 | 실내이고 야외입니다 |
SDR-LW2974 전원 공급기는 직접적으로 220V 도시 전력에 연결됩니다. 그것은 첨부된 전원 공급기 부속물과 함께 제품을 사용한다고 추천받습니다. 만약 당신이 그것을 대체할 필요가 있다면, 우리의 회사와 연락하세요. 송신기는 전체 작동 주파수 범위에서 최고 160M까지 대역폭에 도달할 수 있습니다.
구조 크기
| 물리적 크기 | 23.5*26.5*13.4 (센티미터) |
| 중량 | 3.6Kg |
독립적 LTE 또는 802.11이지 소자 시뮬레이션, 매체 접근 제어 (맥) 알고리즘 개발, 다중 입력 다중 출력 (MIMO) 시스템, 이종 네트워크, LTE 전송, RF 압축 샘플링, 괴기한 원격 감지 측정, 인지 무선, 빔형성과 방향 탐지를 포함하여 SDR-LW 2974는 일련의 진보적 연구 애플리케이션을 구축하기 위한 이상적 프로토타입입니다.
