제품 상세 정보:
|
| 하이 라이트: | GPSDO 4G LTE USRP,보드는 GPSDO 고정밀도를 탑재했습니다,GPSDO 4G LTE USRP |
||
|---|---|---|---|

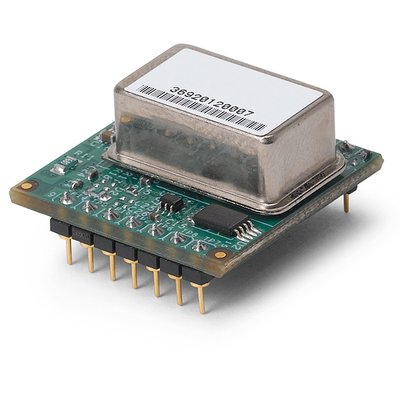

이것은 USRP X300 또는 X310을 호환 가능한 GPS-훈련받은 오븐 제어식 크리스탈 발진기 (GPSDO) 입니다. GPSDO는 고정밀성 10 마하즈 참조와 1 PPS 신호를 제공합니다. 이것은 개발자들이 단단한 동기화 요구 사항과 적용 또는 50 나노 초 이내에 전대역 시간 계측 정렬을 서빙하는 시스템을 구축할 수 있게 허락합니다.
이것은 USRP X300 또는 X310을 호환 가능한 GPS-훈련받은 오븐 제어식 크리스탈 발진기 (GPSDO) 입니다. 그것은 또한 USRP B200/B210과 함께 사용될 수 있지만, 그러나 시스템이 외부 전원을 요구할 것입니다. GPSDO는 고정밀성 10 마하즈 참고와 1 PPS 신호를 제공하며, 그것이 개발자들이 적용에게 개선된 주파수 정확도와 전대역 시간 계측 정렬을 제공하는 시스템을 구축할 수 있게 허락합니다.
우리는 이것이 귀하의 어플리케이션을 위한 올바른 장치이라는 것을 보증하기 위해 GPSDO 선택 가이드를 읽는다고 충고합니다.
| 모듈사양 | ||
| 1 PPS 정확도 | UTC RMS (1-시그마) GPS에 대한 ±50ns는 잠겼습니다 | |
| 남은 안정성 | <> | |
| 1 PPS 출력 (발생된 OCXO 회전 속도 조절 바퀴) | 3.3VDC CMOS | |
| RS-232 제어 | UHD에 통합되는 NMEA와 SCPI-99 제어 명령 | |
| GPS 주파수 | L1, 자본 계정 1574MHz | |
| GPS 안테나 | 적합하 ) 또는 수동적인 활동가 (5V | |
| GPS 수신기 | 유능한 50개 채널, 모바일, WAAS, EGNOS, MSAS | |
| 민감도 | -168dBm을 추적한 인수 -142dBm | |
| TTFF | 저온 시동 : <45 sec=""> | |
| ADEV | 1s에 있는 1E-11 | |
| 안정화 시간 업 타임 /를 따뜻하게 하세요 | <5 min="" at=""> | |
| 공급 전압 (프드드) | 3.3/5VDC | |
| 소비 전력 | 0.7W 맥스 | |
| 작동 온도 | 0C 내지 +60C | |
| 저장 온도 | -45C 내지 85C | |
| 발진기 사양 | ||
| 주파수 출력 | 10MHz | |
| 10MHz는 되돌아갑니다 | 25C에 있는 1 시간 뒤에 있는 ±2E-08 | |
| 온도 (언록 상태) 에 주파수 안정도 | ±2.5E-08 | |
| 예열 시간 | < 1="" min="" at=""> | |
| 10MHz에 있는 위상 노이즈 | 1Hz | -75dBc/Hz |
| 10Hz | -110dBc/Hz | |
| 100Hz | -132dBc/Hz | |
| 1kHz | -142dBc/Hz | |
| 10kHz | <-145dbc> | |
