| 브랜드 이름: | Luowave |
| 모델 번호: | N321 |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

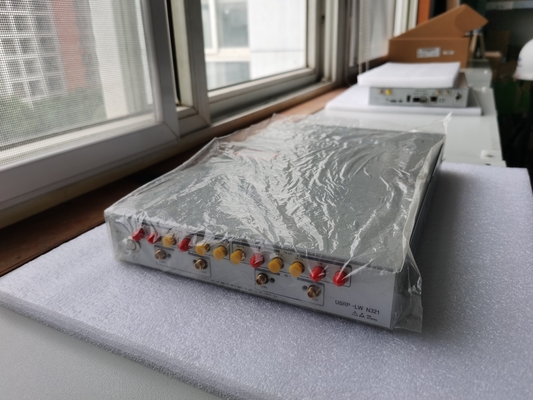

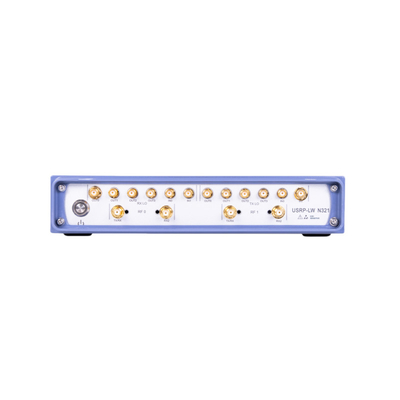

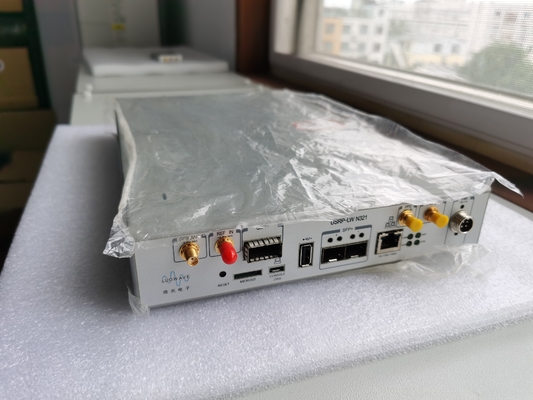

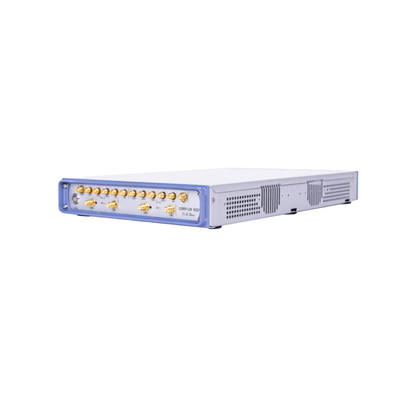

이더넷 포트 시리즈 USRP-LW N321
제품 개요

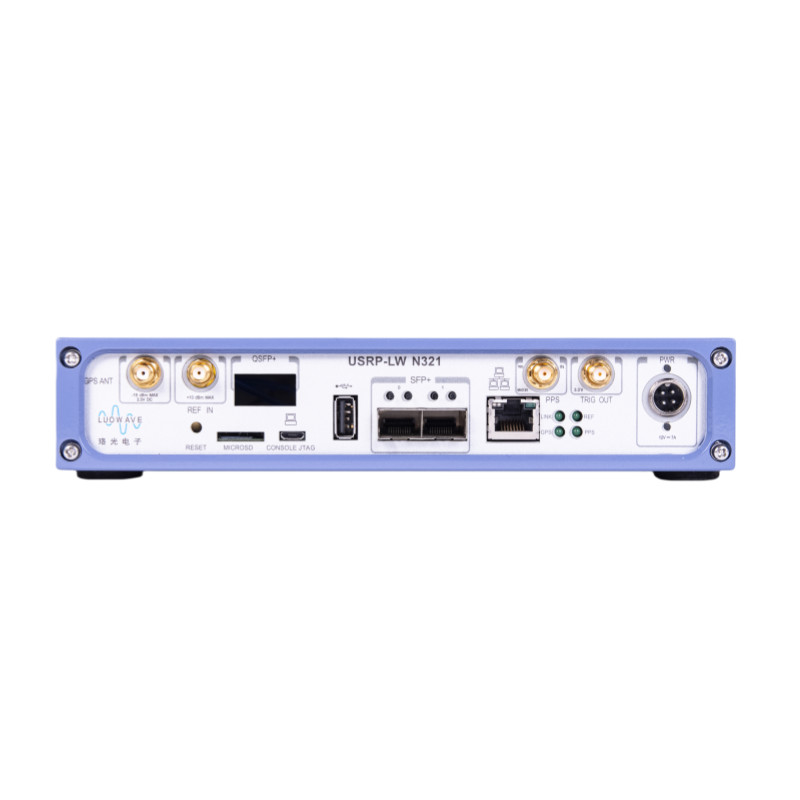

USRP-LW N321은 대규모 및 분산 무선 시스템에서 배포하기 위해 신뢰성 및 장애 내성을 제공하는 네트워크 소프트웨어 정의 라디오입니다.이것은 특유의 RF 디자인을 사용하는 고성능 SDR입니다. 반 폭의 RU 크기의 TX 채널에서 2 RX와 2를 제공합니다.각 채널은 최대 200MHz의 즉각적인 대역폭을 제공하며 3MHz에서 6GHz까지 확장 된 주파수 범위를 커버합니다.베이스밴드 프로세서는 Xilinx Zynq-7100 SoC를 사용하여 실시간으로 사용자가 프로그래밍 할 수있는 큰 FPGA를 제공합니다., 낮은 지연 처리, 그리고 독립적인 동작을 위한 듀얼 코어 ARM CPU. 그것은 두 SPF + 포트와 1 QSFP + 포트를 가지고 있으며, 1 GbE, 10 GbE를 지원합니다.호스트 PC 또는 FPGA 코프로세서로 높은 처리량 IQ 스트림을 전달하는 오로라 인터페이스.
유연한 동기화 아키텍처는 10MHz 클럭 참조, PPS 시간 참조, 외부 TX 및 RX LO 입력 및 단계 일관성 MIMO 테스트 플랫폼을 위한 GPSDO를 지원합니다.USRP-LW N321은 450 MHz 이상의 TX 및 RX LO 지원 주파수를 가져올 수 있습니다., 그것은 다양한 고급 무선 연구 주제에 적합한 대규모, 단계 일관성 주제를 구축하는 데 적합합니다.USRP-LW N321은 스타 구성의 TX 및 RX LO를 여러 USRP-LW N321 장치로 수출 할 수 있습니다..
USRP-LW N321은 UHD의 최신 소프트웨어 개발을 활용하여 네트워크에서 여러 장치의 제어 및 관리를 단순화합니다.소프트웨어 업데이트, 재부팅, 공장 상태로 재설정, 시스템 상태를 모니터링
주요 특징:
기술 사양
| 매개 변수 범주 | 수적 값 | 단위 | 매개 변수 범주 | 수적 값 | 단위 |
| 수용 | 발사 | ||||
| 채널 수 | 2 | - | 채널 수 | 2 | - |
| 이득 범위 | -16 ~ 34 | dB | 이득 범위 | -30 ~ 25 | dB |
| 가이브 스텝 | 1 | dB | 가이브 스텝 | 1 | dB |
| 최대 입력 전력 | -15 | dBm | 최대 입력 전력 | -15 | dBm |
| 필터 뱅크 |
450 ~ 760 760 ~ 1100 1100 ~ 1410 1410 ~ 2050 2050 ~ 3000 3000 ~ 4500 4500 ~ 6000 |
MHz | 필터 뱅크 |
450 ~ 650 650 ~ 1000 1000 ~ 1350 1350 ~ 1900 1900 ~ 3000 3000 ~ 4100 4100 ~ 6000 |
MHz |
| 외부 로컬 오시레이터 주파수 범위 입력될 수 있습니다 | 0.45 ~ 6 | GHz | 외부 로컬 오시레이터 주파수 범위 입력될 수 있습니다 | 0.45 ~ 6 | GHz |
| 튜닝 시간 | 245 | μs | 튜닝 시간 | 245 | μs |
| TX/RX 전환 시간 | 750 | μs | TX/RX 전환 시간 | 750 | μs |
| 변환 및 시계 성능 | 전력 | ||||
| 표본 비율 | 200,245.76,250 | 국가/국가 | DC 입력 전압 | 12,7 | V,A |
| ADC 해상도 | 14 | 비트 | 전력 소비 | 60 ~ 80 | W |
| DAC 해상도 | 16 | 비트 | 물리적 성질 | ||
| 크기 | 380×220×45 | mm | |||
| GPSDO 주파수 안정성 잠금되지 않았습니다. | 0.1 | ppm | 무게 | 3.4 | 1kg |
| GPSDO PPS UTC 정확성 | <8 | ns | 운영 환경 요구 사항 | ||
| GPSDO 지연 안정성 |
<+/-50 3 25 |
시간 °C |
안정적인 작동 범위 | 0 ~ 50 | °C |
| 저장 온도 범위 | -40 ~ 70 | °C | |||
|
|
