| 브랜드 이름: | Luowave |
| 모델 번호: | USRP-LW X310 |
| 모크: | 1개 |
| 가격: | $10,500.00 |
| 배달 시간: | 현물 또는 30일 |
| 지불 조건: | T/T |

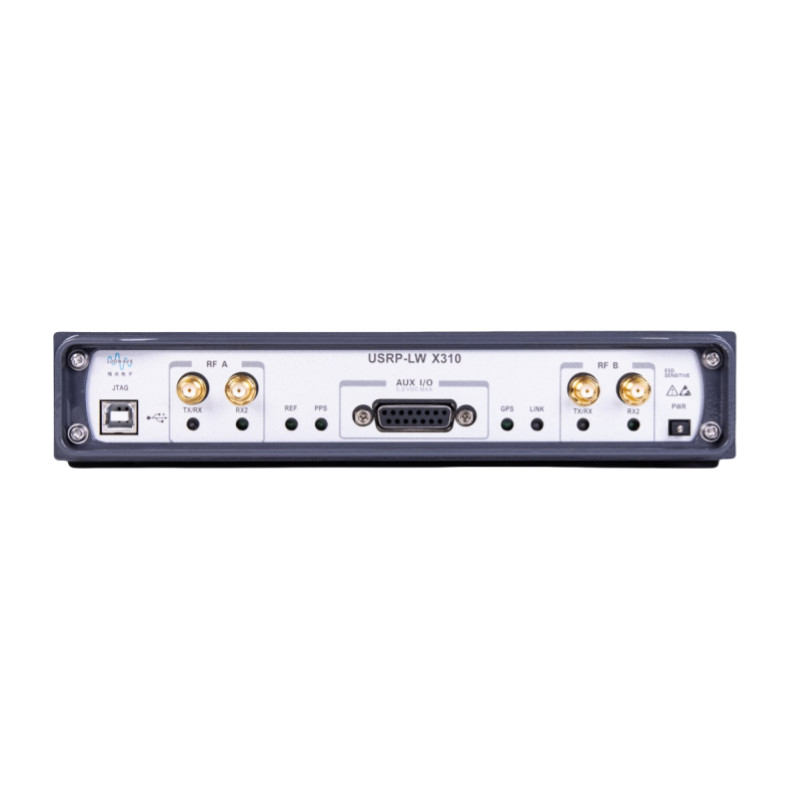

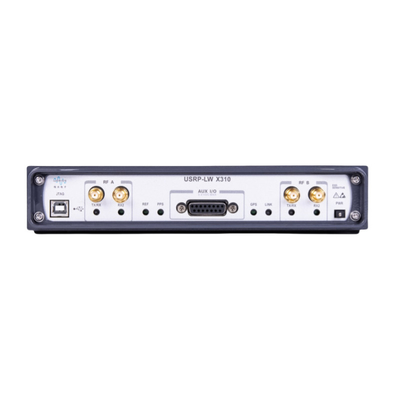

USRP-LW X310은 최첨단 무선 통신 연구를 위해 설계된 고급 소프트웨어 정의 라디오 (SDR) 시스템이다. 중앙 처리 장치로 Xilinx Kintex-7 410T FPGA를 갖추고 있습니다.고속 신호 처리 및 RF 구성 요소와 원활한 통합을 가능하게합니다., 메모리 모듈, 호스트 인터페이스.
주요 기능은 디지털 다운 변환 (DDC), 디지털 업 변환 (DUC) 및 정밀 주파수 조정, 모두 UHD 소프트웨어 프레임워크에 의해 지원됩니다.엔지니어들은 다양한 무선 애플리케이션을 위한 전문 DSP 솔루션을 개발하기 위해 RFNoC (RF Network-on-Chip) 툴킷과 함께 FPGA의 강력한 처리 자원을 활용할 수 있습니다..
GNU 라디오
매트랩
LabView
UHD
| DC 전압 입력 | 12V | 단면 밴드 미러링/LO 거부 (UBX-LW 160과 결합) |
-35/50dBc |
| 전력 소비 | 45W | 1GHz@10KHz 단계 소음 | -108 dBc/Hz |
| ADC 샘플링 속도 (최대) | 200 MSPS | 3.6GHz@10KHz 단계 소음 | -102 dBc/Hz |
| ADC 해상도 | 14비트 | 1GHz 출력 | 20dBm |
| DAC 샘플링 비율 | 800 MSPS | 2.4GHz 출력 | 20dBm |
| DAC 결의 | 16비트 | 5.8GHz 출력 | 7dBm |
| 최대 전송 | 200 MSPS | IIP3 | 0dB |
| 호스트와의 비율 (16b) | |||
| 로컬 오시레이터 정확성 | 20.5ppm | 소음 수치 | 8dB |
| 잠금 해제된 GPSDO 정확성 | 20ppb | 무게 | 20.5kg |
| 크기 | 29*22.5*4.5cm |
USRP-LW X310는 다양한 고속 인터페이스를 선택 할 수 있습니다. 확장 대역폭과 낮은 지연 시간을 필요로하는 것과 같은 다른 응용 시나리오에 따라,또는 멀티 노드 처리다양한 인터페이스 옵션을 제공합니다.
Kintex 7-410T FPGA는 상당한 매개 변수 장점을 제공하며 성능에 상당한 가치를 제공합니다. 첫째로 406,720 개의 논리 셀과 1,600 개의 DSP 슬라이스를 갖추고 있습니다.복잡한 통신 알고리즘을 효율적으로 처리할 수 있는 강력한 신호 처리 기능을 제공하는 것 (예: OFDM 및 MIMO)두 번째로, 12.5Gb/s의 16개의 고속 트랜시버는 다채널, 높은 처리량 데이터 전송을 지원합니다.실시간 신호 처리 요구 사항을 충족.
포장 목록
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (모듈) | USRP-LW B205 (보드) |
| 사진 |
|
|
|
|
|
|
|
|
| 주파수 범위 | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF 딸판 | 두 개의 딸판을 지원 | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 1개 딸을 지원합니다 | 지원되지 않음 | |||
| 최대 대역폭 | 각각 160MHz | 각각 200MHz | 각각 100MHz |
8비트 너비:80MHz 16-비트 너비:25MHz |
각 56MHz | |||
| 채널 No. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-비트 61.44MS/s DACs:12-비트 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| FPGA 모델 | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| 데이터 인터페이스 | GIGE 포트10GbE 포트
PCIE x4
|
GIGE 포트10GbE 포트
QSFP ((2*10G)
A-USB,
미크로 미국
|
GIGE 포트10GbE 포트
A-USB, 마이크로 USB
|
기가비트 이더넷 포트 | 이더넷 포트, USB20 | USB30 | ||
| 크기 (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| 단위 가격 | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
| P/N | 설명 | 사진 |
| LFRX/LFTX-LW | 0-30MHz 주파수 범위, 30MHz BW |
|
| WBX-LW 40/120 | 50MHz-2.2GHz 주파수 범위, 40MHz/120MHz BW |
|
| SBX-LW 40/120 | 400 MHz - 4.4GHz 주파수 범위, 40MHz/120MHz BW |
|
| UBX-LW 40/60 | 10 MHz - 6 GHz 주파수 범위, 40MHz/160MHz BW |
|
| 트윈RX-LW | 10MHz~6GHz 주파수 범위, 80MHz BW |
|
