| 브랜드 이름: | Luowave |
| 모델 번호: | USRP-LW 2900 |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

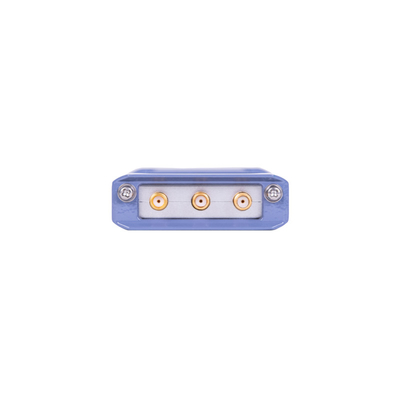

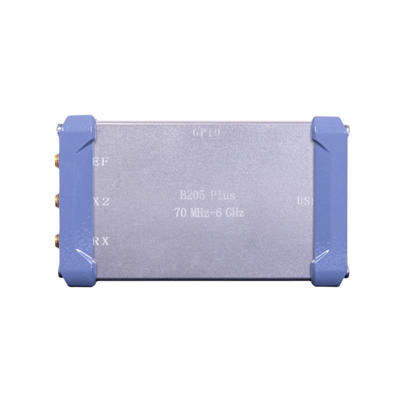

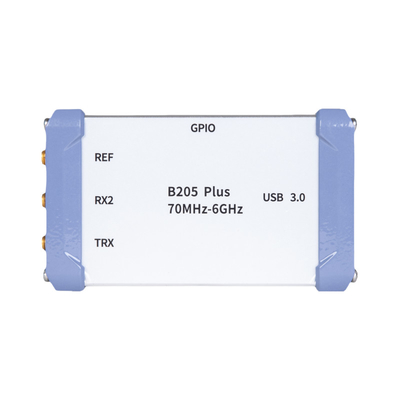

유니버설 소프트웨어 정의 라디오 플랫폼,USRP-LW 2900
전반적인 설명
USRP-LW 2900는 비지니스 카드 크기의 1 × 1 SDR를 제공합니다. 70 MHz에서 6 GHz까지 넓은 주파수 범위와 사용자 프로그래밍 가능한 산업용 Xilinx Spartan-6 XC6SLX150 FPGA.RF 프론트엔드는 56 MHz의 즉각적인 대역폭을 가진 아날로그 디바이스 AD9364 RFIC 트랜시버를 사용합니다.USRP-LW 2900또한 GPIO, JTAG 및 10MHz 클럭 참조 또는 PPS 시간 참조 입력 신호와 동기화를 위한 커넥터를 포함한다.USRP 하드웨어 드라이버 소프트웨어 API는 모든 USRP 제품을 지원하며 사용자가 효율적으로 응용 프로그램을 개발하고 요구 사항이 확장됨에 따라 플랫폼 간의 디자인을 원활하게 전환 할 수 있습니다..
주요 특징:
|
• 콤팩트 한 크기와 높은 통합 RF 범위는 70MHz~6GHz |
최대 지원되는 실시간 대역폭 56MHz 기준 표본 비율 61.44 MS/s |
| • 프로그래밍 가능한 스파르탄 6 XC6SLX150 FPGA | • 오픈 소스 UHD는 여러 프레임워크를 지원합니다. |
| • GNU 라디오 오픈 소스 소프트웨어 프레임 워크 지원 | • UHD 가 필요 합니다.9.2 또는 최신 드라이버 버전 지원 |
| • 고속 USB 3.0 연결을 지원합니다. | • GPIO 공통 인터페이스 및 JTAG 디버깅 기능 |
| • 10MHz 참조 시계 또는 PPS 동기화를 지원합니다. |
기술 데이터:
| 매개 변수 범주 | 수적 값 | 단위 | 매개 변수 범주 | 수적 값 | 단위 |
| 입력/출력 | 지역 진동 정확성 | ±20 | ppm | ||
| DC 입력 전압 | 5 | V | RF 성능 매개 변수 | ||
| 모듈 매개 변수를 변환 | 세 번째 계층의 가로막는 지점을 입력합니다 | -21 | dBm | ||
| ADC 샘플링 속도 (최대) | 61.44 | 국가/국가 | 출력 전력 | >9 | dBm |
| ADC 해상도 | 12 | 비트 | 소음 수치 | <8 | dB |
| DAC 샘플링 비율 | 61.44 | 국가/국가 | 물리적 특성 | ||
| DAC 해상도 | 12 | 비트 | 크기 | 60.1×9.7×15 | cm |
| 최대 호스트 비율 (16b) | 61.44 | 국가/국가 | 무게 | 115.0 | g |
비디오
|
|
