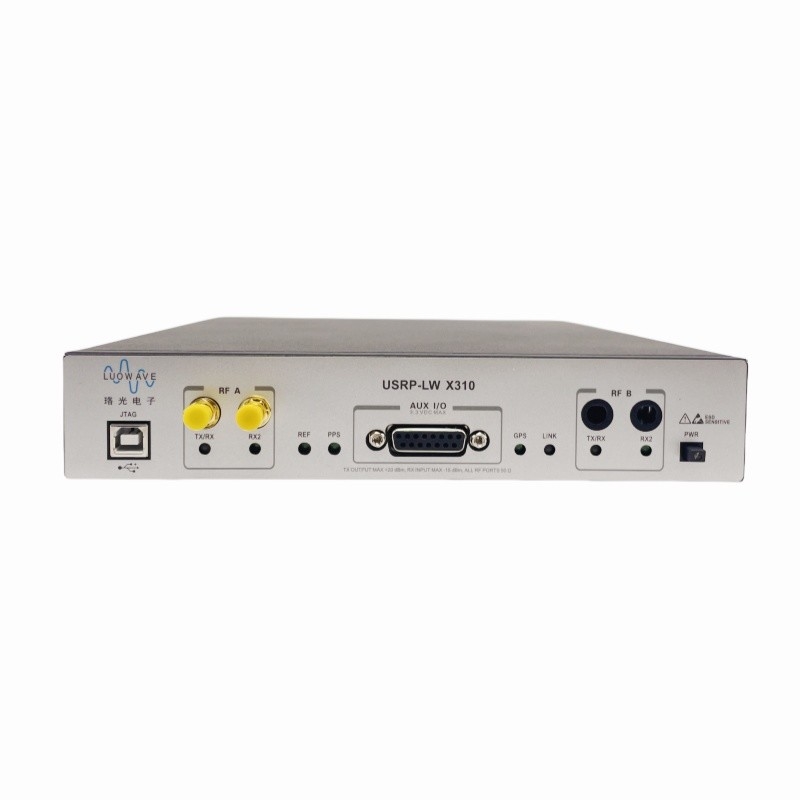

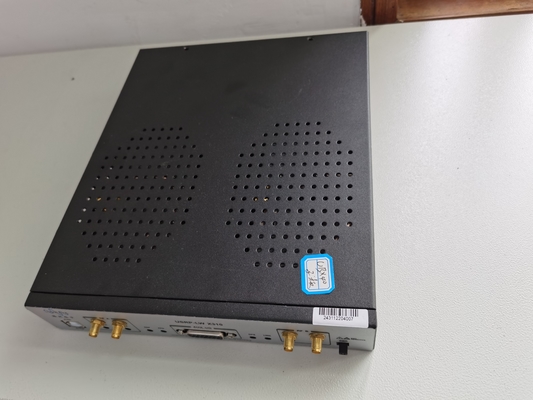

유니버설 소프트웨어 정의 라디오 플랫폼,USRP-LW 2940

USRP-LW 2940은 차세대 무선 통신 시스템을 설계하고 배포하기위한 고성능, 확장 가능한 소프트웨어 정의 라디오 (SDR) 플랫폼입니다.그것은 한 USRP-LW X310와 두 WBX-LW 40MHz RF 딸 보드로 구성됩니다.

의USRP-LW 2940하드웨어 아키텍처는 50MHz에서 2.2GHz까지 최대 40M의 대역폭을 가진 두 개의 확장 대역폭 딸 보드 슬롯을 결합합니다.기가비트/10 기가비트 이더넷 포트), 또한 자원 풍부하고 사용자 프로그래밍 가능한 Kintex-7 FPGA.USRP-LW 2940오픈 소스 크로스 플랫폼 UHD 드라이버를 사용하며 많은 개발 프레임워크, 호환 가능한 참조 아키텍처 및 오픈 소스 프로젝트를 사용합니다.

디지털 프로세싱의 핵심으로USRP-LW 2940XC7K410T FPGA는 모든 주요 구성 요소 간의 고속 연결을 제공합니다. RF 프론트 엔드, 호스트 인터페이스 및 DDR3 메모리를 포함합니다.기본 FPGA는 디지털 다운 변환과 디지털 업 변환을 제어하는 모든 UHD를 제공합니다.사용자들은 자원이 풍부한 Kintex-7 FPGA의 여분의 공간을 활용할 수 있으며, USRP가 지원하는 RFNoC 개발 프레임워크를 이용할 수 있습니다.자체 DSP 처리 모듈을 개발하고 구현하기 위해.

의USRP-LW 2940장비 키트에는 다음이 포함됩니다.USRP-LW 2940주 단위, 기가 비트 케이블, SFP+ 기가 비트 어댑터, 전원 어댑터, USB2.0 JTAG 케이블, SMA 커넥터 RF 케이블 4 루트

이더넷 포트 시리즈 및 X 시리즈의 FPGA의 성능 비교 표

의USRP-LW 2940다양한 고속 인터페이스를 선택할 수 있습니다. 장치의 패널에서, 기가비트 이더넷 포트는 연결하는 가장 간단하고 일반적으로 사용되는 방법 중 하나입니다.확장된 대역폭과 낮은 지연 시간을 가진 애플리케이션, 예를 들어 PHY/MAC 연구, X310은 이러한 결정적인 작업을 위해 효율적인 버스 인터페이스 PCIe x4를 제공합니다. 응용 프로그램이 네트워크 기록 또는 멀티 노드 처리를 사용할 때,10 기가비트 포트가 가장 좋은 선택입니다..

의USRP-LW 2940예를 들어, FPGA 설계에서, 메인보드 상의 1GB DDR3는 데이터 버퍼링 및 데이터 저장 장치로 사용될 수 있다.선택적인 내부 GPSDO는 50ns 미만의 동기화 지연으로 GPS 시스템과 동기화되면 고정도 주파수 참조를 제공합니다.. GPIO 인터페이스를 통해 증폭기 및 스위치와 같은 외부 구성 요소를 제어하고 이벤트 트리거와 같은 입력값을 지원하고 디버그 신호를 관찰 할 수 있습니다.USRP-LW 2940또한 개발자가 새로운 FPGA 이미지를 쉽게 로드하고 디버깅할 수 있는 내부 JTAG 어댑터를 포함합니다.
