USRP X310 무선 비디오 전송 시스템 4x4 MIMO-OFDM

MIMO-OFDM 변조 방식

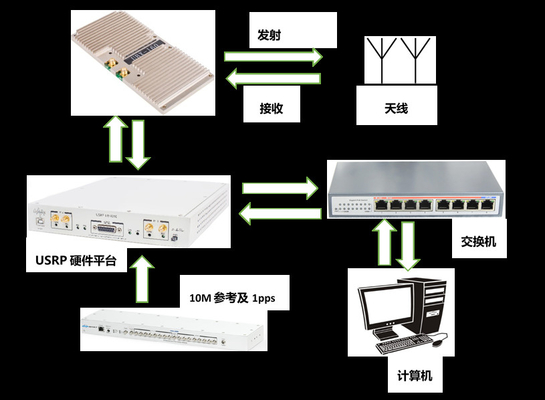

USRP-LW X310과 RF 도터 보드 UBX-LW 160M을 기반으로, 4x4 MIMO-OFDM 장치는 성공적으로 구축되었습니다. 시스템 접속 회로 구성도는 다음과 같은 형태에 나타납니다 :

시스템 구현 원리는 다음과 같은 형태에 나타납니다 :

• 호스트 컴퓨터는 기저 대역 변조 데이터를 만들어내기 위해 데이터 시공간적 코딩과 OFDM 변조를 수행합니다 ;
• 호스트 컴퓨터는 더 나은 처리를 위해 2 USRP-LW X310s에 기가비트 전환을 통하여 데이터를 통과시킵니다 : 디지털 신호를 아날로그 신호로 변환시키는 첫번째 디지털 고차 변환, 그리고 나서 DAC 변환을 통하여, ;
• 도터 보드는 고차 변환에 의해 특정 주파수로 기저 대역 신호를 변환하고 그리고 나서 안테나가 신호를 보냅니다 ;
• 수신 단말에 있는 안테나는 전자환경에서 신호를 받습니다,
• 수신 단말에 있는 도터 보드는 전기 신호를 하향 전환하고, USRP-LW X310의 ADC로부터 아날로그/디지털로 처리 신호를 변환하고, 그리고 나서 그것을 디지털 다운드리프트를 위한 FPGA에게 보내고, 더 나은 처리를 위한 호스트 컴퓨터에 통과된 스위치를 통하여 그리고 나서 처리 데이터를 통과시킵니다 ;
• 호스트 컴퓨터는 신호 BYDM을 감압하고, 시공간적 부호화를 디코딩하고, 기저대역 데이터를 복구합니다
