| 브랜드 이름: | Luowave |
| 모델 번호: | SDR-LW 2974-24/44 |
| 모크: | 1 조각 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | T/T |

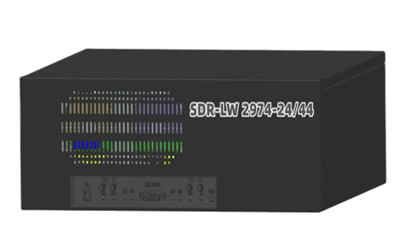

독립 소프트웨어 무선 장비 SDR-LW 2974-24/44
SDR-LW 2974 - 24/44는 고전적인 무선 장비 SDR-LW 2974를 기반으로 무한 루오웨이브 SDR이 개발한 최신 제품입니다. 송수신 주파수는 24GHz/44GHz로 증가했으며 이전의 모든 기능과 장점을 계승했습니다..
제품 소개
SDR-LW 2974 - 24/44는 온보드 프로세서, FPGA 및 RF 프런트 엔드로 구성됩니다.이 제품에는 Intel i7 프로세서, 500GB SSD, 16GB 메모리가 내장되어 있습니다.10MHz-24GHz/44GHz의 주파수 범위, 최대 160MHz의 대역폭.여러 옵션 고속 인터페이스(PCIe, 기가비트 이더넷 및 10기가비트 이더넷 포트)와 리소스가 풍부하고 사용자 프로그래밍이 가능한 Kintex-7 FPGA가 있습니다.모든 USRP 장치와 마찬가지로 이 장치는 GNU Radio, Matlab 및 LabView와 같은 대부분의 응용 프로그램 및 SDR 프레임워크를 지원하는 오픈 소스 교차 플랫폼 UHD 드라이버를 사용합니다.
일반적인 애플리케이션 시나리오
새로운 Luowave 밀리미터파 시리즈 제품은 다음을 지원할 수 있습니다. 5G FR2 애플리케이션;벡터 신호 생성 및 분석위성 통신 응용;채널 측정 애플리케이션커뮤니케이션 인식 통합 응용 프로그램입니다.
5G FR2 애플리케이션:
벡터 신호 생성 및 분석:
위성 통신 애플리케이션:
채널 측정 애플리케이션:
커뮤니케이션 인식 통합 적용:
주요 특징
| Linux RTOS를 사용하는 i7 프로세서 | JTAG 인터페이스 |
| PCIe Gen 2 x4 인터페이스 | |
| 500GB SSD, 16GB RAM | USB 3.0 포트 4개 |
| 10MHz~6GHz 주파수 범위 | 이중 SPF+ 포트 |
| 채널당 최대 160M 순간 대역폭 | 내장 Xilinx Kintex-7 FPGA |
| 2개의 송신과 2개의 수신기를 동시에 지원 | 외부 클록 참조 및 PPS 시간 참조 지원 |
| RFNoC FPGA 개발 프레임워크 | GNU 라디오, Matlab, LabView 지원 |
산업용 컴퓨터
| 프로세서 | 인텔 I7 9700 |
| 메모리 카드 | 16G |
| SFP | 10Gbps |
| PCIe 케이블 | PCIe Gen 2x4 |
| RJ45 | 1Gbps |
FPGA 및 베이스밴드
| FPGA | 킨텍스-7 XC7K410T |
| 적은 양 | 1G |
| ADC 분해능 | 14비트 |
| DAC 해상도 | 16비트 |
| ADC 샘플링 속도 | 200M/S |
SDR-LW 2974 - 24/44의 디지털 처리 코어인 Xilinx Kintex-7 FPGA는 RF 프런트 엔드, 호스트 인터페이스 및 DDR3 메모리를 비롯한 모든 주요 구성 요소에 직접 고속 연결을 제공합니다.기본 FPGA는 디지털 하향 변환 및 디지털 상향 변환, 미세 주파수 튜닝 및 일부 기타 DSP 기능 블록을 위한 모든 UHD를 제공합니다.사용자는 풍부한 FPGA 예비 공간과 USRP에서 지원하는 개발 프레임워크를 사용하여 자신만의 DSP 처리 모듈을 개발하고 구현할 수 있습니다.
RF 인덱스
| 전염 | 리셉션 | ||
| 채널 수 | 2 | 채널 수 | 2 |
| 주파수 범위 | 10MHz~24GHz/44GHz | 주파수 범위 | 10MHz~24GHz/44GHz |
| 주파수 단계 | 1KHz 이하 | 주파수 단계 | 1KHz 이하 |
| 최대 출력 전력 | 10dBm | 최대 입력 전력 | -15dBm |
| 이득 범위 | 31.5dB | 이득 범위 | 37.5dB |
| 이득 단계 | 0.5dB | 이득 단계 | 0.5dB |
| 최대 실시간 대역폭 | 160MHz | 최대 실시간 대역폭 | 160MHz |
| 노이즈 피겨 | 9dB | ||
힘
| 전압 | 220V |
| 현재의 | 최대 2A |
주위
| 작동 온도 | 0-50℃ |
| 최대 고도 | 2000m |
| 습기 | 10%-90%(결로 없음) |
| 환경 | 실내 실외 |
구조 크기
| 물리적 크기 | 44*32.8*13.3cm |
| 무게 ( SDR-LW 2974-24 ) | 9.3kg |
| 무게 ( SDR -LW 2974-44 ) | 10.2kg |
부속품
SDR-LW 2974-24/44 액세서리에는 전원 코드 1개, 전방향성 안테나 4개, 표준 네트워크 케이블 1개, DP-HDMI 케이블 1개, SFP 모듈 1개, USB 데이터 케이블 1개, 표준 키보드 및 마우스 세트 1개, 모니터 1개(선택 LCD 모니터 또는 태블릿 컴퓨터 중 하나).
사전 설치된 무료 소프트웨어:
| 사전 설치된 소프트웨어 환경 | 우분투, UHD, GNU 라디오 | |
| USRP 사용 튜토리얼 | 비디오, 매뉴얼 | |
| 그누라디오 데모 케이스 | 아날로그 변조, 디지털 변조, 스펙트럼 감지, 단일 톤 신호 송수신기, 라디오 | |
| SRSlte 기반의 간단한 4G-LTE 기지국 통신 시스템 | ||
| 비디오 전송 시스템 | ||
| ADS-B 민간 항공 신호 수신 시스템 | ||
| 기타 교육 코스웨어 | "소통의 원칙" | 통신 소스, 아날로그 소스, 디지털 소스 실험 |
| 채널 모델: AWGN, 페이딩 채널 실험 | ||
| 아날로그 변조 시스템: AM, DSB 변조 및 복조 실험 | ||
| "이동통신" | GMSK, 8PSK 변조 및 복조 실험 | |
| "디지털 신호 처리" | 이산 시보 신호 생성 및 기본 동작 | |
| "소프트웨어 라디오" | 디지털 직교 기저대역 신호의 복소수 표현과 직교 복조의 기본 모델 | |
| 공식 홈페이지 신청 영상 | ||
선택적 유료 소프트웨어:
| 이동통신 방향 | 5G RF 획득 시스템 |
| 5G 아날로그 기지국 및 단말 시스템 | |
| 4G 아날로그 기지국 및 단말 시스템 | |
| MIMO 시스템 | |
| CDMA 비동기 통신 | |
| 채널 에뮬레이션 | |
| 전술 데이터 링크 Link11 시뮬레이션 시스템 | |
| 레이더 및 탐지 | 안티 드론 시스템 |
| 소프트웨어 레이더 | |
| 신호 전송 및 분석 시스템 | RF 기록 및 재생 시스템 |
| 스펙트럼 분석 시스템 | |
| OFDM MIMO 비디오 전송 | |
| 위성 통신 | GNSS 시뮬레이션 시스템 |
| 코스웨어 | "소통의 원칙" |
| "이동통신" | |
| "디지털 신호 처리" | |
| "소프트웨어 라디오" | |
| "레이더 원리" |
루오웨이브 앱 스토어:
"LUOWAVE App Store"는 LUOWAVE의 애플리케이션 소프트웨어 플랫폼입니다.무선 통신, 레이더 및 감지, 무선 테스트 및 측정, 원격 감지 및 내비게이션, 교육 플랫폼 및 기타 분야를 포함하여 Luowave 자체 및 제3자가 플랫폼에서 개발한 많은 애플리케이션 소프트웨어가 있습니다.플랫폼의 모든 애플리케이션 소프트웨어는 Luowave 소프트웨어 라디오 플랫폼을 기반으로 개발되었으며 소프트웨어가 동시에 안정적이고 신뢰할 수 있음을 보장하기 위해 엄격한 테스트 절차와 품질 관리를 수행할 것입니다.Luowave 앱 스토어는 소프트웨어가 최신이고 가장 최적화된 소프트웨어로 지속적으로 업데이트됩니다.
대부분의 소프트웨어 라디오 사용자는 이 플랫폼에서 필요한 애플리케이션을 검색하고 발견할 수 있으므로 자체 소프트웨어를 개발하는 데 필요한 시간과 노력이 필요하지 않습니다.우리는 이 플랫폼에 자신의 응용 프로그램 소프트웨어를 제공하려는 모든 앱 개발자를 환영합니다.그리고 우리는 그들이 소프트웨어 개발 단계에서 우리의 새로운 하드웨어 기술을 최대한 활용할 수 있도록 도울 것입니다.
앱 스토어 애플리케이션 인터페이스
|
|
