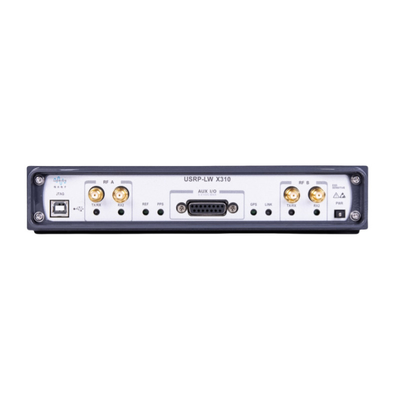

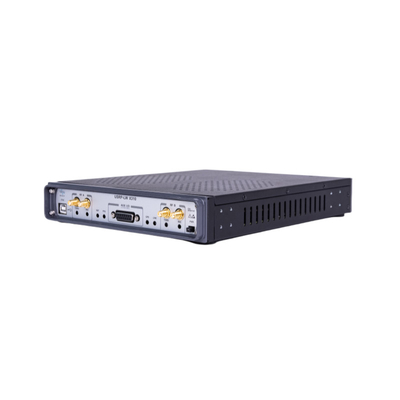

USRP-LW X310 2 TX/RX 채널, RF DC-6GHz, 160 MHz BW 각, 2 × SFP+, 1 × PCIE BUS, USRP 소프트웨어 정의 라디오 장치

Name: USRP-LW X310 2 TX/RX 채널, RF DC-6GHz, 160 MHz BW 각, 2 × SFP+, 1 × PCIE BUS, USRP 소프트웨어 정의 라디오 장치
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW X310
Price: 255.00 USD
Availability: InStock

브랜드 이름:	Luowave
모델 번호:	USRP-LW X310
가격:	$10,500.00

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

주파수 범위:

DC-6GHz

대역폭:

각각 160MHz

커넥터:

2 × SFP+, 1 * PCLE X4 버스

FPGA:

Xilinx Kintex-7 xc7k410t

무게:

2.5kg

크기:

29*22.5*4.5 cm

강조하다:

160 MHz BW USRP-LW X310

PCIE BUS USRP-LW X310

2 TX/RX 채널 USRP-LW X310

제품 설명

전반적인 설명

USRP-LW X310은 정교한 소프트웨어 라디오 연구 및 개발을 위해 설계된 차세대 고성능 소프트웨어 정의 라디오 (SDR) 플랫폼입니다.디지털 프로세싱 코어는 Xilinx Kintex-7 410T FPGA에 의해 구동됩니다., 그것은 원활하게 RF 프론트 엔드, DDR3 메모리, 그리고 고속 호스트 인터페이스 연결을 통합합니다. FPGA는 디지털 다운 변환 (DDC) 의 필수 구성 요소와 미리 구성되어 있습니다.디지털 업 컨버션 (DUC), 미세한 주파수 조정, 그리고 다른 고급 DSP 기능 UHD 프레임워크를 통해.

Developers can harness the extensive computational capabilities of the Kintex-7 FPGA alongside the RFNoC (RF Network-on-Chip) development framework to design and implement custom DSP modules tailored to specific application requirements.

특징

두 개의 광대역폭 RF 딸보드 슬롯
딸판 선택은 DC에서 6 GHz 및 160 MHz BW 각각을 포함합니다.
디지털 신호 처리용 Xilinx Kintex-7 XC7K410T FPGA
14비트 200MS/s ADC 및 16비트 800MS/s DAC
PCIe, 듀얼 10G, 듀얼 1G 고속 인터페이스
데스크톱 또는 랙 마운트 사용용으로 반 폭 1U 형식 인자
UHD 3를 요구합니다.9.2 또는 최신 드라이버 버전 지원
RFNoC와 GNU 라디오 호환성

지원 개발 도구

GNU 라디오
매트랩
LabView
UHD

사양

DC 전압 입력	12V	단면 밴드 미러링/LO 거부 (UBX-LW 160과 결합)	-35/50dBc
전력 소비	45W	1GHz@10KHz 단계 소음	-108 dBc/Hz
ADC 샘플링 속도 (최대)	200 MSPS	3.6GHz@10KHz 단계 소음	-102 dBc/Hz
ADC 해상도	14비트	1GHz 출력	20dBm
DAC 샘플링 비율	800 MSPS	2.4GHz 출력	20dBm
DAC 결의	16비트	5.8GHz 출력	7dBm
최대 전송	200 MSPS	IIP3	0dB
호스트와의 비율 (16b)	200 MSPS	IIP3	0dB
로컬 오시레이터 정확성	20.5ppm	소음 수치	8dB
잠금 해제된 GPSDO 정확성	20ppb	무게	20.5kg
크기	2922.54.5cm

문서

주요 내용

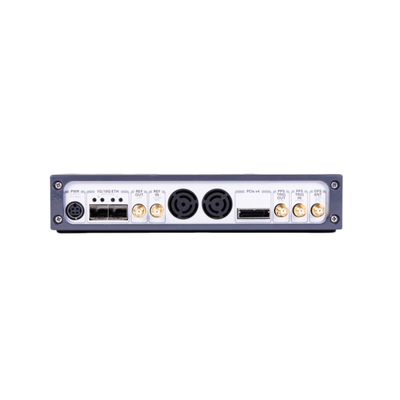

다중 고속 인터페이스 설계

USRP-LW X310는 다양한 고속 인터페이스를 선택 할 수 있습니다. 확장 대역폭과 낮은 지연 시간을 필요로하는 것과 같은 다른 응용 시나리오에 따라,또는 멀티 노드 처리다양한 인터페이스 옵션을 제공합니다.

USRP-LW X310 2 TX/RX 채널, RF DC-6GHz, 160 MHz BW 각, 2 × SFP+, 1 × PCIE BUS, USRP 소프트웨어 정의 라디오 장치 0

사용자 프로그래밍 가능한 고성능 FPGA (XC7K410T)

Kintex 7-410T FPGA는 상당한 매개 변수 장점을 제공하며 성능에 상당한 가치를 제공합니다. 첫째로 406,720 개의 논리 셀과 1,600 개의 DSP 슬라이스를 갖추고 있습니다.복잡한 통신 알고리즘을 효율적으로 처리할 수 있는 강력한 신호 처리 기능을 제공하는 것 (예: OFDM 및 MIMO)두 번째로, 12.5Gb/s의 16개의 고속 트랜시버는 다채널, 높은 처리량 데이터 전송을 지원합니다.실시간 신호 처리 요구 사항을 충족.

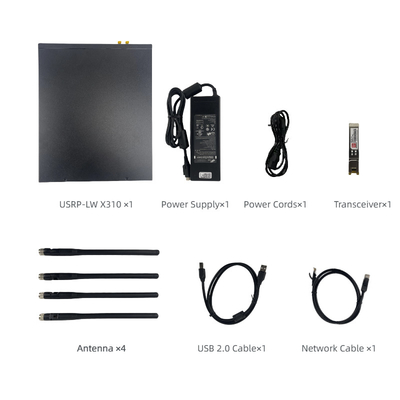

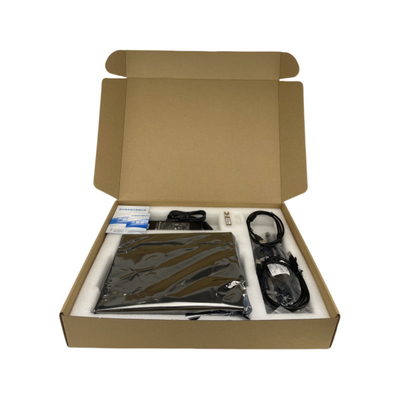

포장 목록

USRP-LW X310 2 TX/RX 채널, RF DC-6GHz, 160 MHz BW 각, 2 × SFP+, 1 × PCIE BUS, USRP 소프트웨어 정의 라디오 장치 2

USRP SDR 비교

P/N	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (모듈)	USRP-LW B205 (보드)
사진
주파수 범위	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70MHz-6GHz
RF 딸판	두 개의 딸판을 지원	내장된 두 개의 딸보드 ( 교체할 수 없다)	내장된 두 개의 딸보드 ( 교체할 수 없다)	1개 딸을 지원합니다	지원되지 않음
최대 대역폭	각각 160MHz	각각 200MHz	각각 100MHz	8비트 너비:80MHz 16-비트 너비:25MHz	각 56MHz
채널 No.	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14비트, 설정 가능한 샘플링 속도: 184.32, 200 MS/s DAC: AD9146 16비트, 최대 샘플링 속도 800 MS/s	ADC:AD9695B 14비트, 구성 가능한 샘플링 속도: 200, 245.76 및 250 MS/s DAC:DAC37J82 16비트, 구성 가능한 샘플링 속도: 200, 245.76 및 250 MS/s	AD9371 ADC: 16비트, 설정 가능한 샘플링 속도: 122.88, 125, 그리고 153.6 MS/s DAC: 14비트, 설정 가능한 샘플링 속도: 122.88, 125, 그리고 153.6 MS/s	ADC:ADS62P42 14비트 100MS/s DAC:AD9777 16비트 400MS/s	AD9361 ADCs:12-비트 61.44MS/s DACs:12-비트 61.44MS/s		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
FPGA 모델	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
데이터 인터페이스	GIGE 포트10GbE 포트 PCIE x4	GIGE 포트10GbE 포트 QSFP ((2*10G) A-USB, 미크로 미국	GIGE 포트10GbE 포트 A-USB, 마이크로 USB	기가비트 이더넷 포트	이더넷 포트, USB20	USB30
크기 (mm)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
단위 가격	9999	23999	17999	3699	5999	2199	2199	599

호환되는 RF 딸판

P/N	설명	사진
LFRX/LFTX-LW	0-30MHz 주파수 범위, 30MHz BW
WBX-LW 40/120	50MHz-2.2GHz 주파수 범위, 40MHz/120MHz BW
SBX-LW 40/120	400 MHz - 4.4GHz 주파수 범위, 40MHz/120MHz BW
UBX-LW 40/60	10 MHz - 6 GHz 주파수 범위, 40MHz/160MHz BW
트윈RX-LW	10MHz~6GHz 주파수 범위, 80MHz BW
