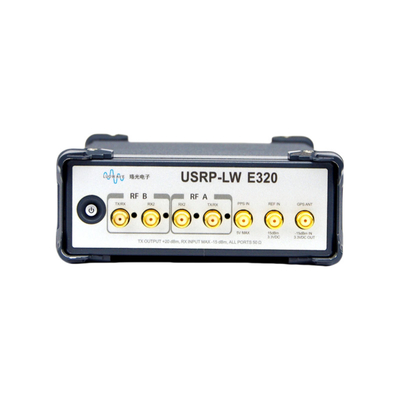

USRP-LW E320는 스트림 처리, 동기화, 통합,결함 복구, 원격 관리 기능.
AD9361 RF 트랜시버를 탑재하고 있으며, 70 MHz에서 6 GHz의 주파수 커버리지와 최대 56 MHz의 즉각적인 대역폭을 가진 2 × 2 MIMO 구성을 지원합니다.베이스밴드 프로세서는 Xilinx Zynq-7045 SoC를 사용합니다., FPGA 가속과 독립적으로 또는 공동으로 작동 할 수있는 듀얼 코어 ARM CPU를 통합합니다.
커스터마이징 가능한 리눅스 시스템을 지원하는 오픈 소스 프레임워크를 기반으로 구축된 USRP-LW E320은 전문 애플리케이션 요구 사항에 대한 유연한 솔루션을 제공합니다.이 시스템은 USRP 하드웨어 드라이버 (UHD) 와 GNU 라디오와 같은 타사 개발 도구가 미리 설치되어 있습니다., 사용자에게 빠른 개발 및 배포 기능을 제공합니다. 이것은 무선 통신 연구, 현장 테스트 및 임베디드 애플리케이션을위한 이상적인 플랫폼으로 만듭니다.
독립적인 작동 능력
인텔 코어 i7 프로세서를 탑재하고 우분투 또는 윈도우 운영 체제를 지원하는 장치로 외부 호스트 컴퓨터에 의존하지 않고 독립적으로 작동할 수 있습니다.현장 배포와 모바일 애플리케이션에 최적화.
고정밀 동기화 메커니즘
외부 시계 참조 입력 및 PPS 타이밍 참조 입력, 고밀도 다채널 MIMO 시스템 동기화를 위해 선택적 GPS 규율 오시레이터 (GPSDO) 를 지원합니다.이 기능은 특히 분산 무선 시스템에 적합합니다..
콤팩트 디자인 및 원격 관리
콤팩트 형태의 요소:완전히 폐쇄된 3U 표준 높이 체시로 가벼운 구조, 낮은 전력 소비 및 공간 절약 디자인 장점을 결합합니다.
원격 관리 기능:원격 소프트웨어 업데이트, 재부팅 및 공장 리셋을 활성화하여 장치 관리 및 유지보수를 크게 단순화합니다.
개발 및 소프트웨어 지원
오픈 소스 USRP 하드웨어 드라이버 (UHD) API와 RF 네트워크 칩 (RFNoC) FPGA 개발 프레임워크는 소프트웨어 개발을 원활하게합니다.GNU 라디오와 MATLAB와 같은 오픈 소스 도구와 원활한 통합으로, 사용자는 다양한 SDR 애플리케이션을 빠르게 프로토타입하고 안정적으로 배포할 수 있습니다.
사양
|
RF 매개 변수 |
전원 공급 |
||
|
IIP3 (일반적인 NF에서) |
-20 dBm |
DC 입력 전압 전류 |
10-14 V,3 A |
|
최대 출력 |
> 10 dBm |
최대 전력 소비량 |
30W |
|
수신기 소음 수치 |
<8.5 dB |
크기 |
|
|
컨버터 모듈 매개 변수 |
크기 |
173x106x45mm |
|
|
ADC 샘플링 속도 (최대) |
61.44 MSps |
작업 환경 |
|
|
ADC 해상도 |
12비트 |
작동 온도 범위 |
0~45°C |
|
DAC 샘플링 비율 |
61.44 MSps |
저장 온도 범위 |
-40~85°C |
|
DAC 결의 |
12비트 |
작동 습도 범위 |
10%~90% |
|
호스트 PC 최대 샘플링 비율 |
61.44MS/s |
저장 습도 범위 |
5%~95% |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (모듈) | USRP-LW B205 (보드) |
| 사진 |
|
|
|
|
|
|
|
|
| 주파수 범위 | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF 딸판 | 두 개의 딸판을 지원 | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 1개 딸을 지원합니다 | 지원되지 않음 | |||
| 최대 대역폭 | 각각 160MHz | 각각 200MHz | 각각 100MHz |
8비트 너비:80MHz 16-비트 너비:25MHz |
각 56MHz | |||
| 채널 No. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-비트 61.44MS/s DACs:12-비트 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| FPGA 모델 | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| 데이터 인터페이스 | GIGE 포트10GbE 포트
PCIE x4
|
GIGE 포트10GbE 포트
QSFP ((2*10G)
A-USB,
미크로 미국
|
GIGE 포트10GbE 포트
A-USB, 마이크로 USB
|
기가비트 이더넷 포트 | 이더넷 포트, USB20 | USB30 | ||
| 크기 (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| 단위 가격 | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
