| 브랜드 이름: | Luowave |
| 모델 번호: | N321 |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

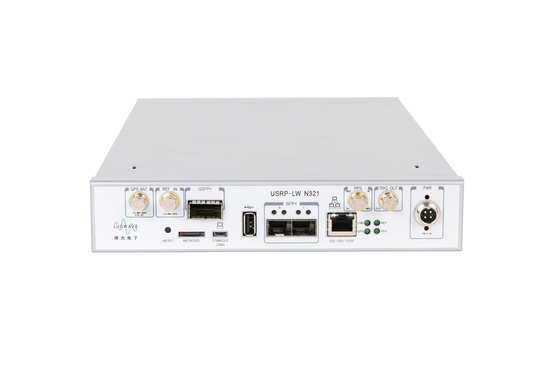

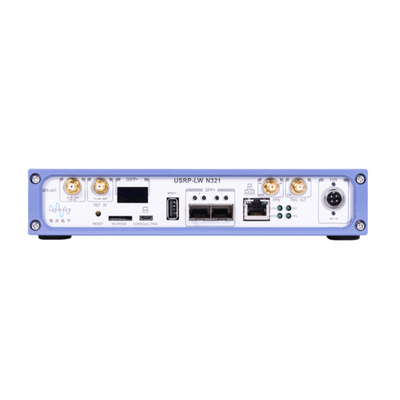

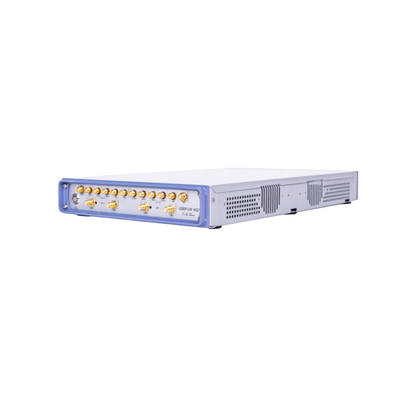

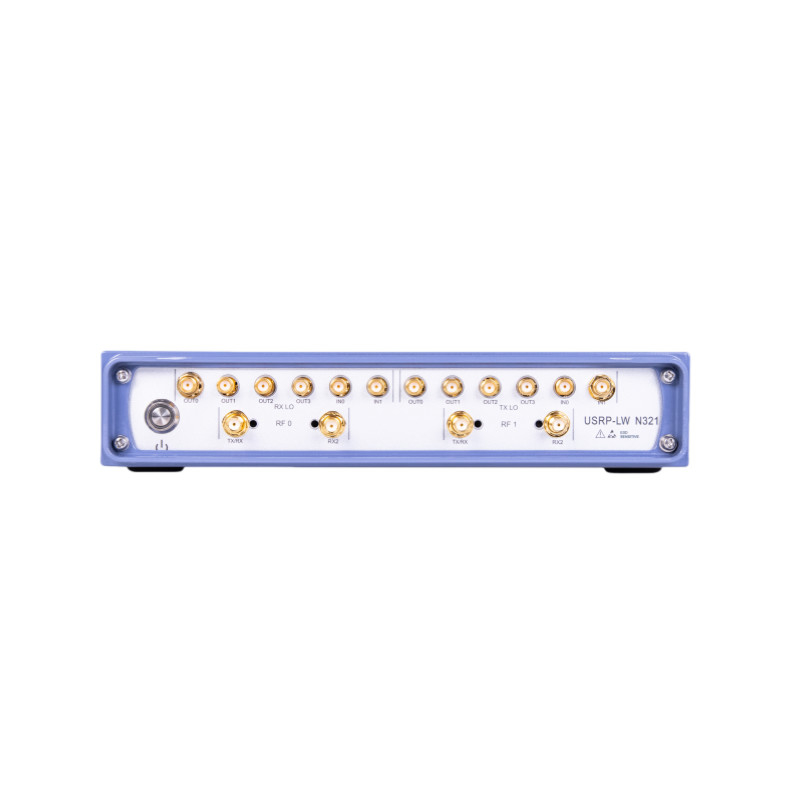

유니버설 소프트웨어 라디오 주변 장치 USRP-LW N321
제품 개요
USRP-LW N321은 대규모 및 분산 무선 시스템에서의 배포에 대한 신뢰성 및 장애 내성을 제공하는 네트워크 SDR입니다.이 고성능 SDR는 반 폭의 RU 크기에 2 개의 RX 채널과 2 개의 TX 채널을 제공합니다.각 채널은 200MHz까지 즉각적인 대역폭을 제공하며 3MHz에서 6GHz까지 확장 된 주파수 범위를 커버 할 수 있습니다.베이스밴드 프로세서는 크리린크스 Zynq-7100 SoC를 사용하여 큰 사용자 프로그래밍 가능한 FPGA를 제공합니다.2개의 SPF+ 포트와 1개의 QSFP+ 포트가 있으며, 1 GbE, 10 GbE 및 Aurora 인터페이스를 지원하며, 호스트 PC 또는 FPGA 코프로세서로 높은 처리량 IQ를 스트리밍할 수 있습니다.유연한 동기화 아키텍처는 10MHz 시계 참조를 지원, PPS 시간 참조, 외부 TX 및 RX LO 입력 및 GPSDO, 단계 일관성 MIMO 테스트 플랫폼을 실현 할 수 있습니다.
주요 특징
12. 원격 관리 기능 3. 독립적 (임베디드) 또는 호스트 기반 (네트워크 스트림) 운영 4.완전 통합 및 조립 (USRP N321는 교환 가능한 딸 카드를 지원하지 않습니다) 5.3MHz에서 6GHz까지 확장된 주파수 범위 6. 채널당 최대 200MHz의 즉각적인 대역폭 7.2RX,2TX 8.RX,TX 필터 뱅크 9.14비트 ADC, 16비트 DAC 10. 마스터 클럭 속도:200,245.76250 MS / s 11. Xilinx Zynq-7100 SoC 12. 듀얼 코어 ARM Cortex-A9 800 MHz CPU 13.1 QSFP+ 포트 14.2 SFP+ 포트 (1 기가비트 이더넷, 10 기가비트 이더넷, 오로라) 15. RJ45 ((1 GbE) 16. 시계 참조 17.PPS 시간 기준 18외부 RX LO, TX LO 입력 및 출력 포트 19. GPSDO 20.1 유형 A USB 호스트 포트 21.1 마이크로 USB 포트 (시리즈 콘솔, JTAG) 22. 워치도그 타이머 23. 오픈 임베디드 리눅스 24.USRP 하드웨어 드라이버 (UHD3).15.0.0 이상) 및 오픈 소스 소프트웨어 API 버전 25.RFNoCTM FPGA 개발 프레임 워크
기술 지수:
|
매개 변수 범주 |
수적 값 |
단위 |
매개 변수 범주 |
수적 값 |
단위 |
|
수용 |
발사 |
||||
|
채널 수 |
2 |
- |
채널 수 |
2 |
- |
|
이득 범위 |
-16 ~ 34 |
dB |
이득 범위 |
-30 ~ 25 |
dB |
|
가이브 스텝 |
1 |
dB |
가이브 스텝 |
1 |
dB |
|
최대 입력 전력 |
-15 |
dBm |
최대 입력 전력 |
-15 |
dBm |
|
필터 뱅크 |
450 ~ 760 |
MHz |
필터 뱅크 |
450 ~ 650 |
MHz |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 |
1350 ~ 1900 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
외부 로컬 오시레이터 주파수 범위 입력될 수 있습니다 |
0.45 ~ 6 |
GHz |
외부 로컬 오시레이터 주파수 범위 입력될 수 있습니다 |
0.45 ~ 6 |
GHz |
|
튜닝 시간 |
245 |
우리 |
튜닝 시간 |
245 |
우리 |
|
TX/RX 전환 시간 |
750 |
우리 |
TX/RX 전환 시간 |
750 |
우리 |
|
변환 및 시계 성능 |
전력 |
||||
|
표본 비율 |
200,245.76,250 |
국가/국가 |
DC 입력 전압 |
12,7 |
V,A |
|
ADC 해상도 |
14 |
비트 |
전력 소비 |
60 ~ 80 |
W |
|
DAC 해상도 |
16 |
비트 |
물리적 성질 |
||
|
|
|
|
크기 |
380×220×45 |
mm |
|
GPSDO 주파수 안정성 잠금되지 않았습니다. |
0.1 |
ppm |
무게 |
3.4 |
1kg |
|
GPSDO PPS UTC 정확성 |
<8 |
ns |
운영 환경 요구 사항 |
||
|
GPSDO 지연 안정성 |
<+/-50 |
우리 |
안정적인 작동 범위 |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
시간 |
||||
|
|
|
||||
|
25 |
°C |
저장 온도 범위 |
-40 ~ 70 |
°C |
|
|
|
