| 브랜드 이름: | Luowave |
| 모델 번호: | WBX-LW(40MHZ,120MHZ) |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

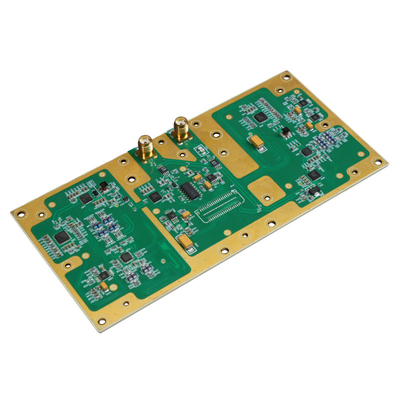

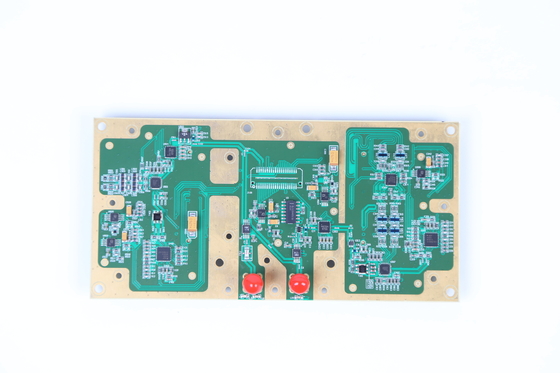

LUOWAVE RF Rx / Tx 도터보드 wbx-lw(40MHZ,120MHZ)
주요 특징 :
1. 주파수 커버리지 : 50 마하즈 - 2.2 기가헤르츠
2. 최대 대역폭은 다음을 포함합니다 : 40 마하즈, 120 마하즈
3. WBX RF 도터 보드는 즉시 대역폭의 최고 120까지 마하즈를 지원하는 전양방성 광대역 송수신기를 포함합니다
4. 다양한 애플리케이션을 서빙하는 것 : 치안, 통신, 아마추어 무선과 ISM
5. 주파수 이중화 동작을 고려하면서, 국소 진동자의 수신과 송신 체인은 독립적으로 작동합니다
6. 다수 응집성 활동을 허락하면서, 국소 진동자를 위한 참조는 USRP로부터 마스터 클럭입니다
7. USRP-LW X300 / x310 장치에 적합합니다
기능 설명 :
WBX-LW-40은 전원 출력의 최고 100mW를 전달하는 고대역 송수신기에 5 dB의 소음 지수를 제공합니다. 국소 진동자의 수신과 송신 체인은 독립적으로 작동하고, MIMO를 위해 동기화될 수 있습니다. 그것은 50MHz-2200 마하즈 범위에서 주파수에 접근하고 싶은 앱을 위한 이상적 SDR 기기입니다. 애플리케이션은 S-대역 송수신기와 2.4 기가헤르츠 ISM 대역 송수신기인 와이파이, 와이맥스를 포함합니다. 어플리케이션은 육상 이동 통신, 해양이고 항공 우주 라디오를 포함합니다 ; 이동 전화 기지국, PC와 GSM 다중대역 라디오 ; 응집성 멀티 베이스 레이더 ; 무선 센서 네트워크 ; 텔레비전 방송 ; 그리고 치안 관리. USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300에 적용할 수 있습니다.
호환품 :
WBX-LW 40M을 판단하는 테스트
테스트 환경 기술 : R&S 회사 기물은 검사를 위해 사용됩니다, 모델이 ZVL입니다. 시험 장비는 USRP-LW X310과 WBX-LW 40M입니다. 2개 장치는 직접적으로 무선 주파수 케이블로 연결됩니다. 테스트 환경 다이어그램 :
오픈-루프 송신기 테스트 접속도 :
폐-루프 자발적 받는 테스트 접속도 :
GNU 라디오 동반자를 기반으로 하는 개-루프와 폐-루프 시험 자료 : GNU 라디오 동반자 테스트 회로 구성도 :
1. 반송파 억압과 영상 거부 테스트 : 중심 주파수 70MHz, 기저 대역 신호 주파수 10kHz, 상승 9dB
중심 주파수 70MHz, 최대 이득 값 출력 그래픽 :
중심 주파수 70MHz, 폐-루프 송수신기 시험 스펙트럼과 시간-영역 그래픽
2. GNU 라디오 동반자를 기반으로 하는 개-루프와 폐-루프 시험 자료 : 반송파 억압과 영상 거부 테스트 : 중심 주파수 100MHz, 기저 대역 신호 주파수 10kHz, 상승 9dB
중심 주파수 100MHz, 최대 이득에 있는 그래픽 출력 :
중심 주파수 100MHz, 폐쇄 고리 송수신기 시험 스펙트럼과 시간 영역 그래픽
3. GNU 라디오 동반자를 기반으로 하는 개-루프와 폐-루프 시험 자료 : 반송파 억압과 영상 거부 테스트 : 중심 주파수 400 마하즈, 기저 대역 신호 주파수 10 킬로 헤르츠, 상승 9dB
최대 이득에 있는 그래픽 출력인 중심 주파수 400 마하즈 :
폐-루프 송수신기 시험 스펙트럼과 시간-영역 그래픽인 중심 주파수 400 마하즈
4. GNU 라디오 동반자를 기반으로 하는 개-루프와 폐-루프 시험 자료 : 반송파 억압과 영상 거부 테스트 : 중심 주파수 800MHz, 기저 대역 신호 주파수 10kHz, 상승 9dB
중심 주파수 800MHz, 최대 이득에 있는 출력 그래픽스 :
중심 주파수 800MHz, 폐-루프 송수신기 시험 스펙트럼과 시간-영역 그래픽
5. GNU 라디오 동반자를 기반으로 하는 개-루프와 폐-루프 시험 자료 : 반송파 억압과 영상 거부 테스트 : 중심 주파수 1 기가헤르츠, 기저 대역 신호 주파수 10 킬로 헤르츠, 상승 9dB
최대 이득에 있는 출력 그래픽스인 중심 주파수 1 기가헤르츠 :
중심 주파수 1GHz, 폐-루프 트랜시버 리시버 시험 스펙트럼과 시간-영역 그래픽
6. 위상 노이즈 측정 : 중심 주파수 1 기가헤르츠 :
당신이 더 필요한 사항이 있다면 나와 연락하기를 주저하지 마세요.
왓츠앱 / 스카이프 : +8618062514745 웹 :https://www.luowave.com/en/
|
|
