| 브랜드 이름: | Luowave |
| 모델 번호: | WBX-LW(40MHZ,120MHZ) |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

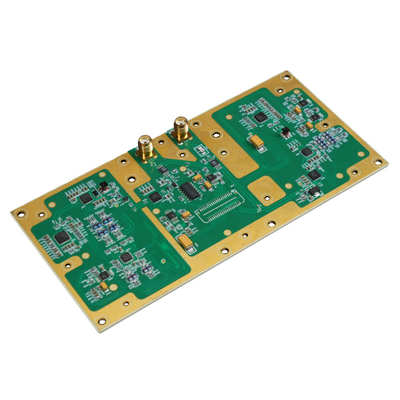

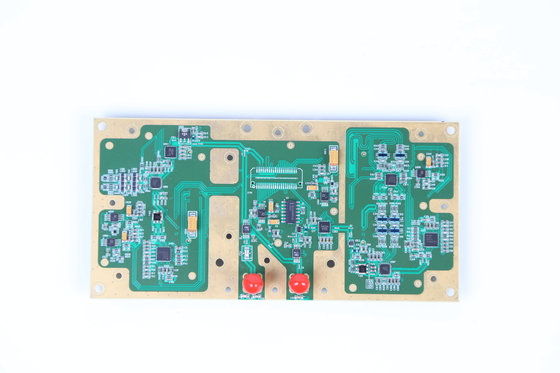

USRP 딸판 WBX-LW 120MHZ,X 시리즈만
WBX-120는 50MHz에서 2.2GHz까지의 주파수 대역을 커버하고 120MHz의 즉각적인 대역폭을 가진 풀 듀플렉스 광대역 송신기입니다.WBX-120는 공공 안전을 포함하여 다양한 응용 분야에 봉사 할 수 있습니다.WBX-120는 USRP X310과 호환된다.
주요 특징:
1주파수 커버리지: 50MHz - 2.2GHz
2최대 대역폭은: 120 MHz
3WBX RF 딸 보드는 120 MHz까지 즉각적인 대역폭을 지원하는 풀 듀플렉스 광대역 송신기를 포함합니다.
4- 광범위한 응용 분야를 제공합니다: 공공 안전, 통신, 아마추어 라디오 및 ISM
5로컬 오시레이터의 수신 및 전송 체인은 독립적으로 작동하여 주파수 듀플렉스 동작을 허용합니다.
6로컬 오시레이터의 기준은 USRP의 마스터 클럭으로 여러 개의 일관된 연산을 허용합니다.
기능 설명:
WBX-LW-40는 5dB의 노이즈 수치로 최대 100mW의 출력 전력을 제공하는 높은 대역폭 트랜시버를 제공합니다.로컬 오시레이터의 수신 및 전송 체인은 독립적으로 작동하며 MIMO에 동기화 될 수 있습니다.50MHz-2200MHz 범위의 주파수를 액세스하려는 애플리케이션에 이상적인 SDR 장치입니다. 애플리케이션에는 WiFi, WiMAX, S-밴드 트랜시버 및 2.4 GHz ISM 밴드 트랜시버가 포함됩니다.애플리케이션은 지상 이동 통신을 포함합니다., 해상 및 항공 우주 라디오; 모바일 베이스 스테이션, PC 및 GSM 멀티 밴드 라디오; 일관된 멀티 베이스 레이더; 무선 센서 네트워크; 방송 텔레비전; 공공 안전 관리.USRP-LW N200에 적용, USRP-LW N210, USRP-X310, USRP-X300.
호환성 제품:
추가 정보가 필요하면 저에게 연락하는 것을 주저하지 마십시오.
Whatsapp/skype/wechat: +8618062514745 웹:https://www.luowave.com/en/
WBX-LW 40M의 시험
테스트 환경 설명: R&S 회사의 장비가 테스트에 사용됩니다. 모델은 ZVL입니다. 테스트 장비는 USRP-LW X310 및 WBX-LW 40M입니다.두 장치는 라디오 주파수 케이블을 통해 직접 연결됩니다테스트 환경 도표:
오픈 루프 송신기 시험 연결 도표:
닫힌 루프 자발적 수신 테스트 연결 도표:
GNU RADIO COMPANION: GNU RADIO COMPANION 테스트 블록 다이어그램을 기반으로 한 오픈 루프 및 폐쇄 루프 테스트 데이터:
1캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 70MHz, 베이스밴드 신호 주파수 10kHz, GAIN 9dB
중앙 주파수 70MHz, 최대 가이드 출력 그래픽:
중앙 주파수 70MHz, 닫힌 루프 트랜시버 테스트 스펙트럼 및 시간 영역 그래픽
2. GNU RADIO COMPANION를 기반으로 한 오픈 루프 및 폐쇄 루프 테스트 데이터: 캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 100MHz, 베이스밴드 신호 주파수 10kHz, GAIN 9dB
중앙 주파수 100MHz, 그래픽 출력 최대 가이드:
중앙 주파수 100MHz, 클로즈드 루프 트랜시버 테스트 스펙트럼 및 시간 영역 그래픽
3. GNU RADIO COMPANION: 캐리어 억제 및 이미지 거부 테스트를 기반으로 한 오픈 루프 및 폐쇄 루프 테스트 데이터: 중앙 주파수 400 MHz, 베이스밴드 신호 주파수 10 kHz, GAIN 9dB
중앙 주파수 400MHz, 그래픽 출력 최대 가이드:
중앙 주파수 400 MHz, 폐쇄 회로 송신기 테스트 스펙트럼 및 시간 영역 그래픽
4. GNU RADIO COMPANION: 캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 800MHz, 베이스밴드 신호 주파수 10kHz, GAIN 9dB에 기반한 오픈 루프 및 폐쇄 루프 테스트 데이터
중앙 주파수 800MHz, 출력 그래픽 최대 가이드:
중앙 주파수 800MHz, 클로즈드 루프 트랜시버 테스트 스펙트럼 및 시간 영역 그래픽
5. GNU RADIO COMPANION를 기반으로 한 오픈 루프 및 폐쇄 루프 테스트 데이터: 캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 1 GHz, 베이스밴드 신호 주파수 10 kHz, GAIN 9dB
중앙 주파수 1GHz, 출력 그래픽 최대 가이드:
중앙 주파수 1GHz, 클로즈 루프 송수신 수신기 테스트 스펙트럼 및 시간 영역 그래픽
6단계 소음 측정: 중앙 주파수 1 GHz:
|
|
