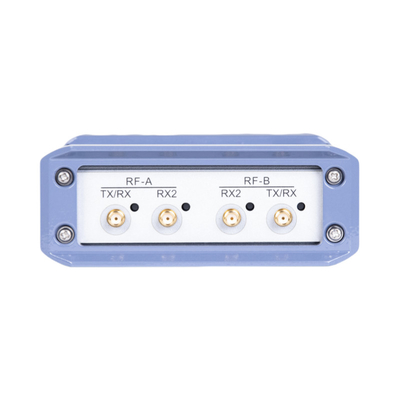

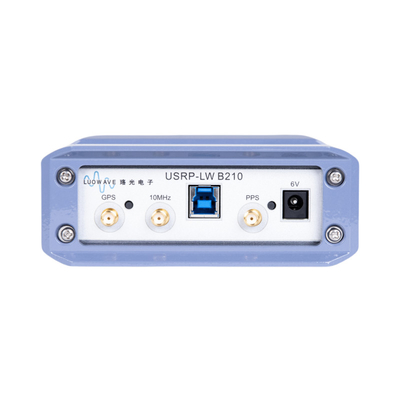

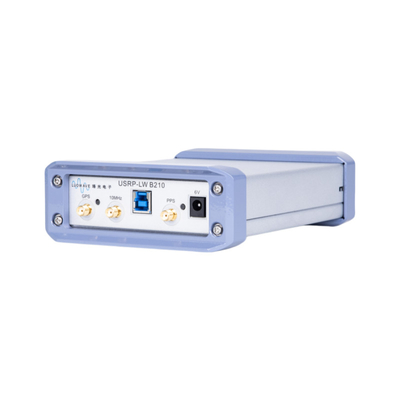

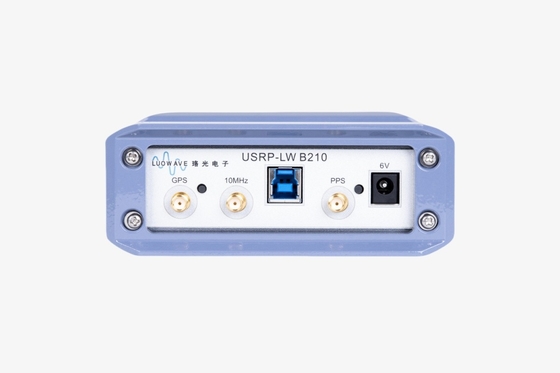

소프트웨어 정의 라디오,USRP-LW B210, ETTUS USRP B210와 호환

제품 개요

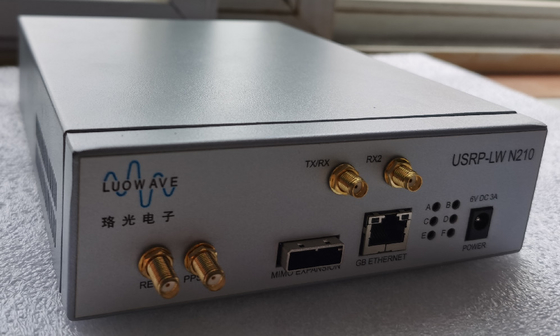

USRP-LW N210는 높은 대역폭, 높은 동적 범위 처리 기능을 제공합니다.USRP-LWN210은 이러한 유형의 빠른 개발을 요구하는 까다로운 통신 애플리케이션을 위해 설계되었습니다. 제품 아키텍처에는 Xilinx® Spartan® 3A-DSP 3400 FPGA, 100 MS/s 듀얼 ADC,400 MS/s 듀얼 DAC 및 기가비트 이더넷 연결성으로 호스트 프로세서로 데이터를 스트리밍하고모듈형 설계 USRP N210 DC에서 6 GHz까지 작동 할 수 있습니다.USRP-LWN210 시리즈 장치는 MIMO 구성에서 동기화되고 사용됩니다.USRP-LWN210은 호스트 애플리케이션에서 최대 50 MS/s까지 스트리밍할 수 있다. 사용자는 FPGA 패브릭이나 탑재된 32비트 RISC 소프트코어에서 사용자 정의 기능을 구현할 수 있다.또한 FPGA는 전송 및 수신 방향 모두에서 최대 100 MS/s 처리 할 수있는 잠재력을 제공합니다FPGA 펌웨어는 기가비트 이더넷 인터페이스를 통해 재부하 할 수 있습니다.

의USRP-LWN210은 더 큰 FPGA를 포함하는 USRP N200의 향상된 버전입니다. 이것은 사용자가 추가 기능을 FPGA로 이동할 수 있도록합니다.최대 처리 용량을 두 방향으로 최대 100 MS/s까지 증가시키면서 처리 지연시간을 향상시킬 수 있습니다..

주요 특징:

1최대 전송 속도: 50MS/s

2기가비트 이더넷 연결

3. MIMO 케이블 연결은 USRP-LW N210 당 단 하나의 송수신 링크에만 기반합니다. 따라서 MIMO 구조는 두 개 이상의 USRP-LW N210에 의해 구축되어야합니다.

4탑재된 FPGA 처리

5.FPGA: Xilinx Spartan XC3SD3400A

6ADCs: 14비트- 100 MS/s

7DAC: 16비트 - 400MS/s

8외부 5 MHz 또는 10 MHz 참조 시계를 잠금 할 수 있습니다.

9선택적인 내부 GPS 서보 시계 USRP-LW N210 GPSDO

세부적인 성능:

모듈형 설계로 USRP-LW N210은 DC에서 6 GHz까지 작동 할 수 있으며 확장 포트는 여러 USRP-LW N210 시리즈 장치를 동기화하고 MIMO 구성에서 사용할 수 있습니다.선택적인 GPSDO 모듈은 또한 USRP-LW N210 참조 시계를 0 내에서 규율하는 데 사용할 수 있습니다.전 세계 GPS 표준의 0.01ppm. USRP-LW N210은 호스트 애플리케이션으로 50 MS/s까지 스트리밍할 수 있다. 사용자는 FPGA 패브릭에 사용자 지정 기능을 구현할 수 있다.또는 탑재된 32비트 RISC 소프트코어USRP-LW N210은 USRP-LW N200보다 더 큰 FPGA를 추가 로직, 메모리 및 DSP 자원을 요구하는 애플리케이션에 제공합니다.또한 FPGA는 전송 및 수신 방향 모두에서 최대 100 MS/s 처리 할 수있는 잠재력을 제공합니다FPGA 펌웨어는 기가비트 이더넷 인터페이스를 통해 재부하 할 수 있습니다.

기술 매개 변수:

이 장비에는 다음이 포함되어 있습니다.

1USRP-LW N210

22 SMA-Bulkhead 케이블

31 기가비트 이더넷 케이블
