제품 상세 정보:
|
하이 라이트: | 소프트웨어 라디오 주변적 MIMO 시스템,소프트웨어 라디오 주변적 N210,소프트웨어 라디오 주변적 n210 SDR |
---|

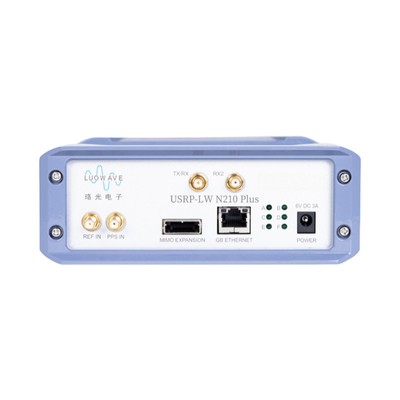

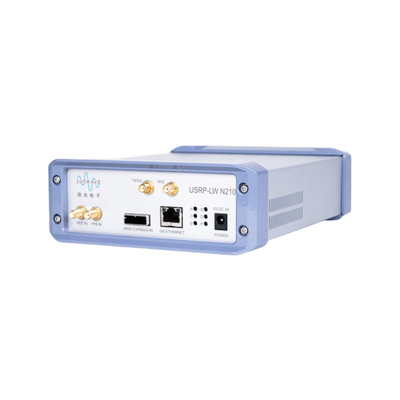

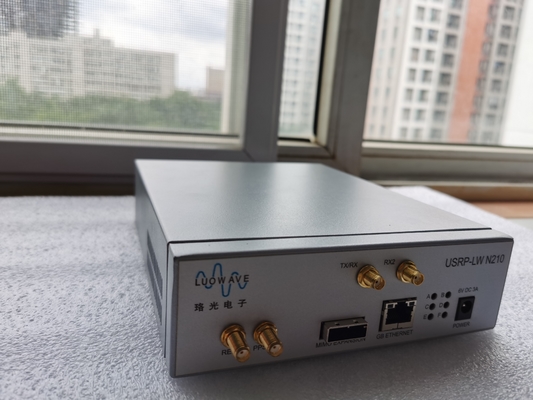

보편적 소프트웨어 라디오 주변 기기, USRP-LW N210
제품 개관
USRP N210은 버스 시리즈 보다 더 높은 다이내믹 레인지와 더 높은 대역폭을 제공하는 고성능 USRP 기기입니다. 기가비트 이서넷 인터페이스를 사용할 때, 네트워크된 시리즈에서 기기는 호스트로부터 단지, 기저대 샘플의 최고 50까지 MS / S를 /로 이송할 수 있습니다. 이 시리즈는 듀얼 14개 비트, ADC와 듀얼 16이 문 100 MS / S, 400 MS / S DAC을 사용합니다. 이 시리즈는 또한 이 시리즈로부터의 2개 장치를 동기화시키는데 사용될 수 있는 MIMO 확장 포트를 제공합니다. 이것은 MIMO 시스템을 위한 권고된 솔루션입니다.
주요 특징 :
1. 최대 전송 속도 :50MS/s
2. 기가비트 이더넷 연결
3. 단지 한 단일 송수신기에 접속-기초인 MIMO 케이블이 USRP-LW N210마다 연결되어서 MIMO 구조는 2 또는 더 많은 USRP-LW N210s에 의해 건설되어야 합니다
4. 온보드 FPGA 처리
5.FPGA :자일링스 스파르타 사람 XC3SD3400A
6. 아d스 :14는 100 MS / S를 억제합니다
7. DACs : 16개 비트 - 400 MS / S
8. 외부 5 또는 10 마하즈 기준 클럭을 잠근 능력
9. 선택적 내부 GPS 서보 클록 - USRP-LW N210 GPSDO
계통도
상세한 성능 :
모듈 설계가 USRP-LW N210이 DC에서부터 6 기가헤르츠까지 작동할 수 있게 허락하는 반면에, 확장 포트는 다수 USRP-LW N210 직렬 장치가 MIMO 구성에서 동기화되고 사용될 수 있게 허락합니다. 선택적 GPSDO 모듈은 또한 세계적 GPS 표준의 0.01 ppm 이내에게 USRP-LW N210 기준 클럭을 훈련하는데 사용될 수 있습니다. USRP-LW N210은 호스트 애플리케이션에 최고 50까지 MS / S를 유출시킬 수 있습니다. 사용자들은 FPGA 구성에서, 또는 탑재하고 있는 32 비트 RISC 소프트코어에서 커스텀기능을 구현할 수 있습니다. USRP-LW N210은 추가적 논리, 메모리와 DSP 자원을 요구하는 응용을 위해 USRP-LW N200 보다 더 큰 FPGA를 제공합니다. FPGA는 또한 둘다 전송에서 최고 100까지 MS / S를 처리할 수 있는 가능성을 제공하고 방향을 받습니다. FPGA 펌웨어는 기가비트 이서넷 인터페이스를 통하여 재로딩될 수 있습니다.
기술적인 매개 변수 :
이 장비에서 포함되어 있습니다 :
1. USRP-LW N210
2. 2 SMA 칸막이 케이블
3. 1 기가비트 Ethernet 케이블
당신이 더 필요한 사항이 있다면 나와 연락하기를 주저하지 마세요.
