| 브랜드 이름: | Luowave |
| 모델 번호: | USRP-LW N310 |
| 가격: | $19,500.00 |

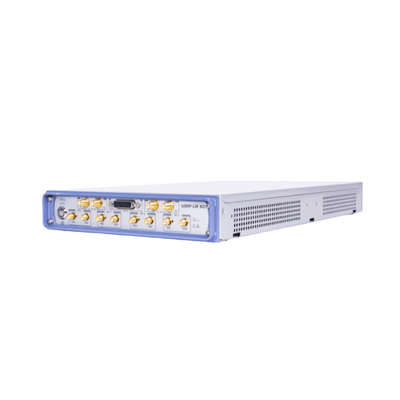

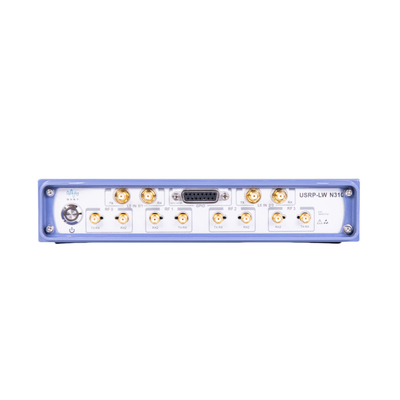

USRP-LW N310은 대규모 및 분산 무선 시스템에 대한 신뢰성 및 장애 내성을 제공하기 위해 설계된 네트워크가 가능한 소프트웨어 정의 라디오 (SDR) 플랫폼입니다.현재 SDR 시장에서 가장 많은 채널을 가진 제품 중 하나로 돋보인다., ADI의 듀얼 AD9371 RFIC 트랜시버를 탑재하여 4개의 트랜시버 채널을 콤팩트한 반 폭 RU 패키지 내에 공급합니다. 베이스밴드 프로세서는 Xilinx Zynq-7100 SoC를 사용합니다.실시간 및 낮은 지연 처리용으로 사용자가 프로그래밍할 수 있는 FPGA를 제공하는, 독립적인 동작을 위한 듀얼 코어 ARM CPU와 함께

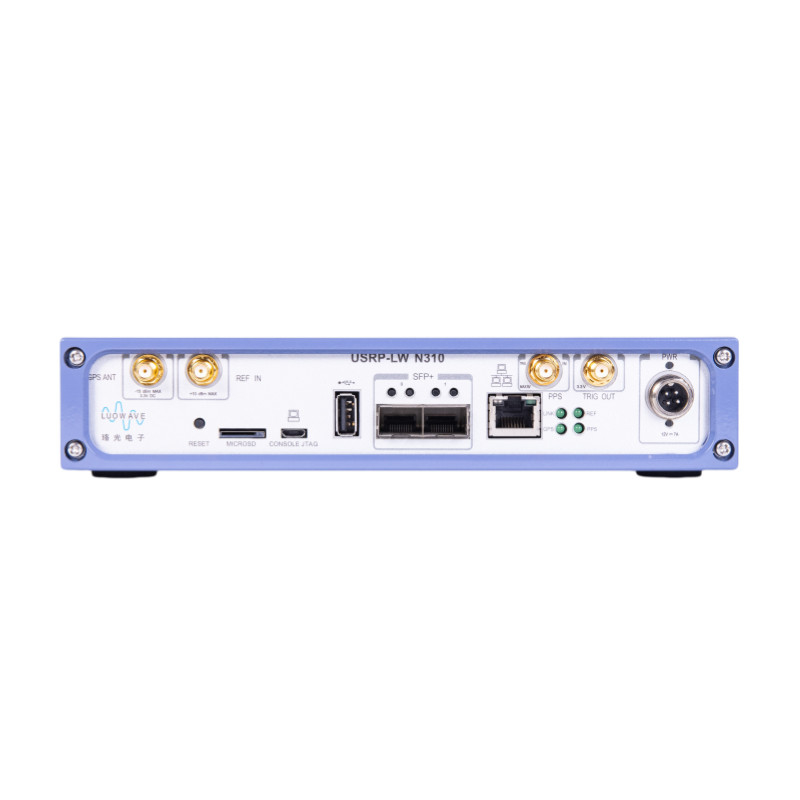

이 장치는 1 GbE, 10 GbE 및 Aurora 인터페이스를 통해 2 개의 SFP + 포트를 통해 PC 또는 FPGA 코프로세서를 호스팅하는 고 처리량 IQ 스트림을 지원합니다.이 기능은 디버깅과 같은 원격 작업을 가능하게 함으로써 라디오 네트워크의 제어 및 관리를 단순화합니다., 소프트웨어 업데이트, 재부팅, 공장 설정을 복원, 자체 테스트 및 호스트 PC와 ARM 프로세서 모두에서 시스템 운영 모니터링.
GNU 라디오
사양
| 채널 수 | 4 | 채널 수 | 4 |
| 독립적인 튜닝 | 2 | 독립적인 튜닝 | 2 |
| LO 공유 쌍 | 2 | LO 공유 쌍 | 2 |
| 이득 범위 | 0-75dB | 이득 범위 | 0-65dB |
| 가이닝 스텝 | 1dB | 가이닝 스텝 | 1dB |
| 최대 입력 전력 | -15dBm | 최대 출력 전력 | 20dBm |
| 샘플링 비율 | 122.88,125,153.6 (MSps) | 단계 소음 (1GHz) | -100dBc/Hz@10kHz |
| -103dBc/Hz@10kHz | |||
| ADC 해상도 | 16비트 | DC 전압 입력 | 12V,7A |
| DAC 결의 | 14비트 | 전력 소비 | 50~80W |
| GPSDO 잠금 해제 | 00.1ppm | 크기 | 42.5×22×4.5cm |
| 주파수 안정성 | |||
| GPSDO PPS | <8ns | 무게 | 30.8kg |
| 상대적 UTC 정확도 | |||
| GPSDO 지연 안정성 | <+/-50μs 3시간 25°C |
안정적 일 | 0~50°C |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (모듈) | USRP-LW B205 (보드) |
| 사진 |
|
|
|
|
|
|
|
|
| 주파수 범위 | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF 딸판 | 두 개의 딸판을 지원 | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 1개 딸을 지원합니다 | 지원되지 않음 | |||
| 최대 대역폭 | 각각 160MHz | 각각 200MHz | 각각 100MHz |
8비트 너비:각 80MHz 16-비트 너비:각 25MHz |
각 56MHz | |||
| 채널 No. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-비트 61.44MS/s DACs:12-비트 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| FPGA 모델 | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| 데이터 인터페이스 | GIGE 포트10GbE 포트
PCIE x4
|
GIGE 포트10GbE 포트
QSFP ((2*10G)
A-USB,
미크로 미국
|
GIGE 포트10GbE 포트
A-USB, 마이크로 USB
|
기가비트 이더넷 포트 | 이더넷 포트, USB20 | USB30 | ||
| 크기 (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| 단위 가격 | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
