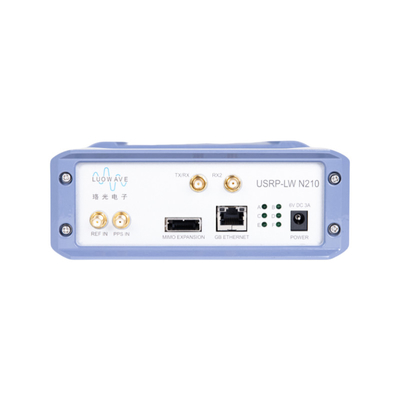

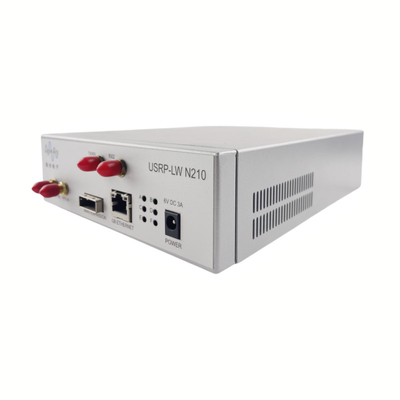

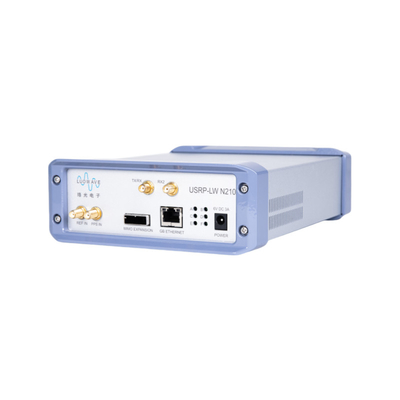

| 브랜드 이름: | Luowave |
| 모델 번호: | USRP-LW N210 |
| 가격: | $3,975.00 |
USRP-LW N210 시리즈는 높은 대역폭과 광범위한 동적 범위 처리 기능을 갖추고 있으며, 특히 까다로운 통신 애플리케이션에 설계되었습니다.이 아키텍처에는 Xilinx Spartan3A-DSP3400 FPGA가 포함되어 있습니다., 듀얼 채널 ADC (100 MSPS), 듀얼 채널 DAC (400 MSPS) 및 기가비트 이더넷을 통해 데이터 전송. DC에서 6 GHz의 주파수 범위를 커버합니다.모듈형 설계는 확장 포트를 통해 여러 단위의 동기화를 지원하여 MIMO 시스템을 형성합니다.GPDSO 옵션 모듈은 여러 장치에 대해 ±0.01ppm의 GPS 참조 시계를 제공합니다. 호스트에 최대 50 MHz RF 대역폭을 제공할 수 있습니다.장치는 사용자가 FPGA 또는 32 비트 RISC 소프트 코어에서 사용자 정의 기능을 구현할 수 있습니다.기능이 풍부한 FPGA 펌웨어는 최대 100 MHz RF 신호 (업링크 및 다운링크) 를 처리하고 기가비트 이더넷을 통해 업데이트를 지원합니다.
지원 개발 도구
GNU 라디오
매트랩
UHD
실험실 보기
사양
| DC 전압 입력 | 6V | 단면역 미러링/LO 거부 (WBX-LW와 결합될 때) | -35/50dBc |
| 전류 | 1.3A | @1kHz 단계 소음 (1GHz) | -96 dBc/Hz |
| 현재 (WBX 자회사) | 2.3A | @10kHz 단계 소음 (1GHz) | -103 dBc/Hz |
| ADC 최대 샘플링 비율 | 250MSps | @100kHz 단계 소음 (1GHz) | -110 dBc/Hz |
| ADC 해상도 | 14비트 | 출력 전력 | 15dBm |
| ADC SFDR | 87dBc | IIP3 | 0dBm |
| DAC 샘플링 비율 | 400 MSPS | 소음 수치 | 5dB |
| DAC 결의 | 16비트 | 작동 온도 | 0~55°C |
| DAC SFDR | 80dBc | 크기 | 22.5*16.5*6.2CM |
| 호스트와 최대 전송 속도 (8b/16b) | 50/25 MSps | 무게 | 10.4kg |
| 로컬 오시레이터 정확성 | 20.5ppm |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (플러스) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (모듈) | USRP-LW B205 (보드) |
| 사진 |
|
|
|
|
|
|
|
|
| 주파수 범위 | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF 딸판 | 두 개의 딸판을 지원 | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 1개 딸을 지원합니다 | 지원되지 않음 | |||
| 최대 대역폭 | 각각 160MHz | 각각 200MHz | 각각 100MHz |
8비트 너비:각 80MHz 16-비트 너비:각 25MHz |
각 56MHz | |||
| 채널 No. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48
DAC: AD9146 |
ADC:AD9695B
DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-비트 61.44MS/s DACs:12-비트 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| FPGA 모델 | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| 데이터 인터페이스 | GIGE 포트10GbE 포트
PCIE x4
|
GIGE 포트10GbE 포트
QSFP ((2*10G)
A-USB,
미크로 미국
|
GIGE 포트10GbE 포트
A-USB, 마이크로 USB
|
기가비트 이더넷 포트 | 이더넷 포트, USB20 | USB30 | ||
| 크기 (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| 단위 가격 | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
우리는 누구죠?
중국 선도 소프트웨어 라디오 장비 및 솔루션 공급자 2012 년부터, 뜨거운 판매 제품에는 다음이 포함됩니다:
왜 우리?
연락해 주세요
추가 정보가 필요하면 저에게 연락하는 것을 주저하지 마십시오.
|
|
