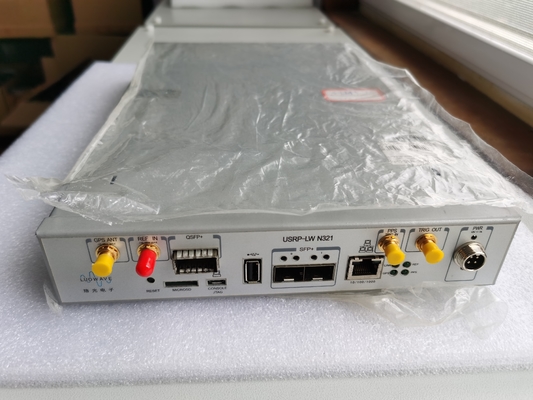

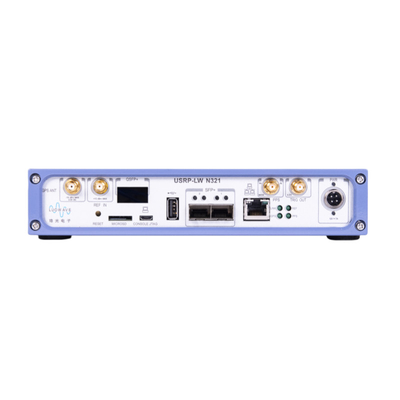

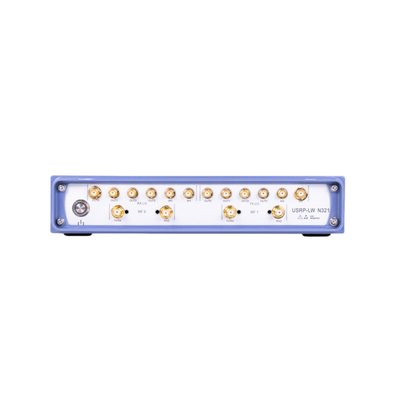

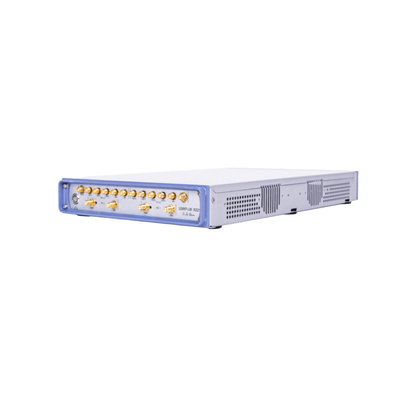

소프트웨어 정의 라디오,USRP-LW N321, ETTUS USRP N321과 호환

제품 개요

USRP-LW N321은 대규모 및 분산 무선 시스템에서 배포하기 위해 신뢰성 및 오류 관용을 제공하는 네트워크 소프트웨어 정의 라디오입니다.이것은 2 RX와 2 TX 채널을 제공하기 위해 독특한 RF를 사용하는 고성능 SDR입니다.각 채널은 최대 200MHz의 즉각적인 대역폭을 제공하며 3MHz에서 6GHz까지 확장 된 주파수 범위를 커버합니다.베이스밴드 프로세서는 Xilinx Zynq-7100 SoC를 사용하여 대규모 사용자 프로그래밍 가능한 FPGA를 실시간으로 제공합니다., 낮은 지연 처리 및 독립적인 작업을위한 듀얼 코어 ARM CPU 1 GbE, 10 GbE를 지원합니다.그리고 오로라 인터페이스는 두 개의 SFP + 포트와 1 개의 QSFP + 포트를 통해 호스트 PC 또는 FPGA 코프로세서로 높은 처리량 IQ 스트리밍을 가능하게합니다..

융통성 있는 동기화 아키텍처로 10MHz 클럭 참조, PPS 시간 참조, 외부 TX 및 RX LO 입력, GPSDO를 지원하여 단계 일관성 MIMO 테스트 베드의 구현을 가능하게 한다.450MHz 이상의 모든 지원 주파수를 위해 TX 및 RX LO를 모두 수입할 수 있는 기능, USRP N321은 다양한 첨단 무선 연구 주제에 대 한 큰, 단계 일관성 MIMO 테스트 베드를 구축 하는 길을 제공합니다.USRP N321은 스타 구성의 TX 및 RX LO를 여러 USRP N320 또는 USRP N321 장치로 수출 할 수 있습니다..

The USRP N321 leverages recent software developments in UHD to simplify control and management of multiple devices over the network with the unique capability to remotely administrate tasks such as debugging, 소프트웨어 업데이트, 재부팅, 공장 상태로 재설정, 시스템 상태를 모니터링

주요 특징

• 신뢰성 있고 고장 견딜 수 있는 배포
• 원격 관리 기능
• 독립적인 (임베디드) 또는 호스트 기반 (네트워크 스트리밍) 동작
• 완전히 통합 및 조립 (USRP N321는 교환 가능한 딸 카드를 지원하지 않습니다)
• 3MHz에서 6GHz까지 확장된 주파수 범위
• 채널당 최대 200MHz의 즉각적인 대역폭
• 2 RX, 2TX 반 폭의 RU 형식 인자
• RX, TX 필터 뱅크
• 14 비트 ADC, 16 비트 DAC
• 마스터 클럭 속도: 200, 245.76, 250 MS/s
• Xilinx Zynq-7100 SoC
• 듀얼 코어 ARM 코텍스-A9 800 MHz CPU
• 하나의 QSFP+ 포트
• 두 개의 SFP+ 포트 (1 기가 비트 이더넷, 10 기가 비트 이더넷, 오로라
• RJ45 (1 GbE)
• 시계 참조
• PPS 시간 기준
• 외부 RX, TX LO 입력 포트
• 흰 토끼
• 내장 GPSDO
• 1 A형 USB 호스트 포트
• 1개의 마이크로 USB 포트 (시리얼 콘솔, JTAG)
• 신뢰할 수 있는 플랫폼 모듈 v12
• 워치도그 타이머

기술 지수:
