| 브랜드 이름: | Luowave |
| 모델 번호: | N210 |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

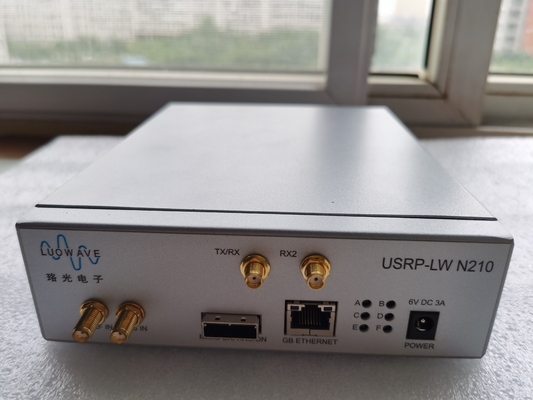

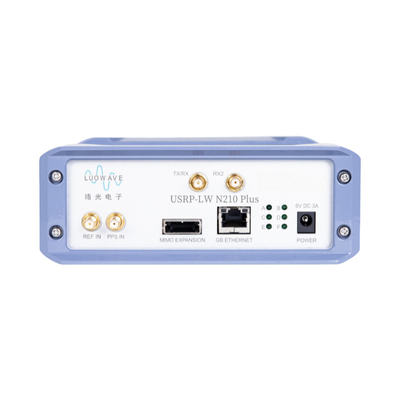

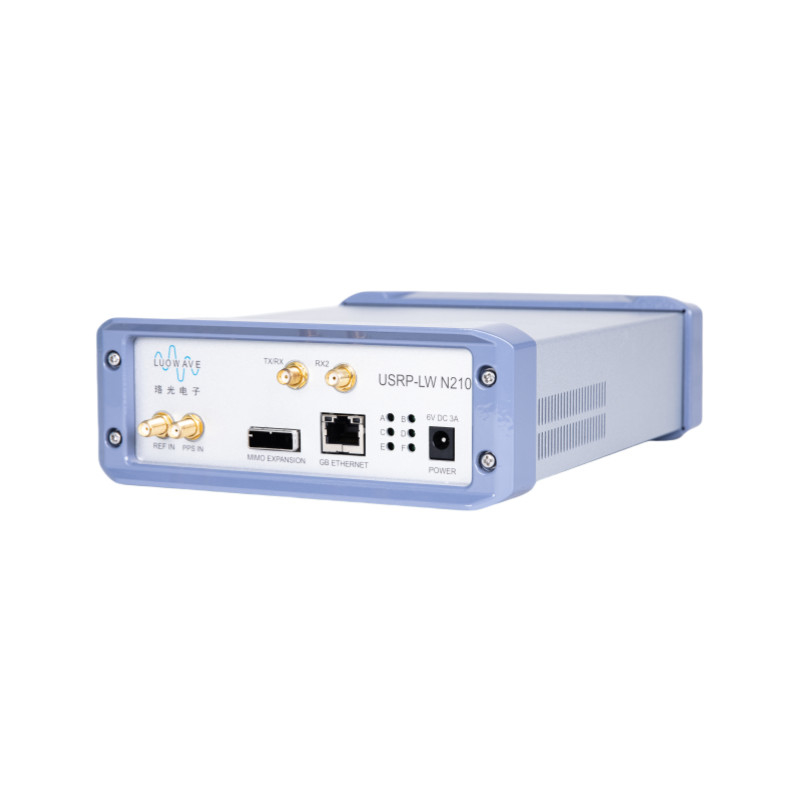

이더넷 포트 시리즈 USRP-LW N210
USRP-LW N210 시리즈 USRP 소프트웨어 정의 라디오는 높은 대역폭, 높은 동적 범위 처리 기능을 갖추고 있습니다.USRP 소프트웨어 정의 라디오는 요구 통신 애플리케이션을 위해 설계되었습니다제품의 전체 아키텍처는 Xilinx의 Spartan3A-DSP3400 FPGA, 100MSPS 듀얼 채널 ADC,그리고 400MSPS 듀얼 채널 A DAC가 기가비트 이더넷을 통해 메인 프로세서로 데이터를 전송합니다..
USRP-LW N210은 DC에서 6GHz까지의 주파수 범위에서 작동하는 모듈형 설계가 특징입니다.여러 USRP-LW N210 시리즈가 동기화되고 장치의 확장 포트를 통해 MIMO 시스템으로 형성 될 수 있습니다.. GPDSO 옵션 모듈은 여러 USRP-LW N210 장치에 대해 0.01ppm 범위의 오류를 가진 GPS 참조 시계를 제공합니다. USRP-LW N210은 호스트에 RF 대역폭의 50MHz까지 전송합니다.사용자는 FPGA 아키텍처 또는 메인보드에서 32비트 RISC 소프트 코어 내에서 사용자 정의 기능을 구현할 수 있습니다..
USRP-LW N210은 자원이 풍부한 FPGA 펌웨어를 제공합니다. FPGA는 100MHz rf 신호까지 업스트림과 다운스트림까지 처리 할 수 있습니다. FPGA 펌웨어는 기가비트 이더넷을 통해 업데이트 할 수 있습니다.
USRP-LW N210 장비 킷에는: 1 USRP-LW N210 메인 유닛, 2 개의 SMA 헤드 케이블, 1 개의 이더넷 케이블 및 1 개의 전원 어댑터가 포함되어 있습니다.
USRP-LW N210 기술 데이터:
| 매개 변수 범주 | 수적 값 | 단위 | 매개 변수 범주 | 수적 값 | 단위 |
| 입력/출력 | RF 성능 매개 변수와 함께WBX-LW | ||||
| DC 입력 전압 | 6 | V | 단편 대역 신호/사진 거부 | 35/50 | dBc |
| 전류 | 1.3 | A | 단계 소음 (1.8GHz)) 의 내용입니다. | ||
| WBX 딸판을 설치할 때 현재 | 2.3 | A | 10kHz | -80 | dBc/Hz |
| 모듈 매개 변수를 변환 | 100kHz | -100 | dBc/Hz | ||
| ADC 샘플링 비율 | 100 | 국가/국가 | 1MHz | -137 | dBc/Hz |
| ADC 해상도 | 14 | 비트 | 출력 전력 | 15 | dBm |
| ADC SFDR | 88 | dBc | 세 번째 계층의 가로막는 지점을 입력합니다 | 0 | dBm |
| DAC 샘플링 비율 | 400 | 국가/국가 | 소음 수치 | 5 | dB |
| DAC 해상도 | 16 | 비트 | 물리적 성질 | ||
| DAC SFDR | 80 | dBc | 작동 온도 | 0-55 | C |
| 최대 호스트 비율 (8b/16b) | 50/25 | 국가/국가 | 크기 | 225×165×50 | mm |
| 지역 진동 정확성 | 2.5 | ppm | 무게 | 1.0 | 1kg |
| 잠금 GPSDO 정밀도 | 0.01 | ppm | |||
|
|
