제품 상세 정보:
|
| 하이 라이트: | 15W TDD 밀리미터파 모듈,15W TDD 밀리미터 웨이브 시스템,TDD 밀리미터 웨이브 시스템 |
||
|---|---|---|---|
밀리미터파는 통신, 레이더, 원격 감지 측정, 천문학과 다른 현장에서 다양한 적용을 가지고 있습니다. 5G 건설이 최고조에 달하는 것과 동시에, R16 버전의 동결과 함께, 사람들은 점진적으로 5G의 다음 단계에서 주요 기술에 초점을 맞추고 있습니다. 5G의 살인자로 알려지는 밀리미터 파 기술을 포함하는, 그들 중에.
Sub-6 밴드의 리소스 할당에게 긴장과 비교하여, mmWave는 쉽게 100MHz, 심지어 최고 400MHz 또는 800MHz까지 대역폭 자원을 할당할 수 있습니다. 그와 같은 풍부한 주파수 대역 폭 자원을 기반으로, mmWave 5G의 무선 전송 속도는 쉽게 몇 번까지 Sub-6G를 초과할 수 있습니다.

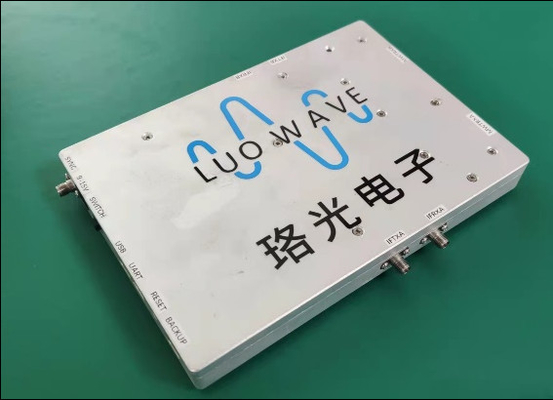

전문적 라디오 장비 제조와 응용 기술 서비스 공급자로서, 루오광 전자는 Sub-6G의 다양한 필요를 충족시키기 위해 일련의 SDR 제품을 공개했습니다. MWM39는 밀리미터 웨이브 필드의 필요를 충족시켜 주기 위해 루오 광 전자 공학의 최근에 개발된 모듈을 있고 37-40GHz를 커버할 수 있습니다. 이 모듈은 홀로 USRP 제품 PRP1 사용될 수 있습니다.
지표와 인터페이스
| 프로젝트 | 지수 | 발언 |
| RF 동작 주파수 | 37-40GHz | |
| 개폐빈도가 중파이면 | 3.1-4.2GHz | |
| 이중 모드 | TDD | |
| 인버터 채널의 수 | 2 | |
| 송신 채널 | ||
| 중간주파수 주파수의 최대 입력 전원 면 | 5 데이터 베이스 관리 프로그램 | |
| 전송 변수 주파수 삽입 손실 | 8 dB | 표준치 |
| 다이내믹 레인지를 획득하세요 | 35 dB | |
| 발행 그럴싸한 억제 | 50dB | |
| 수 채널 | ||
| 최대 전력을 받습니다 | 3 데이터 베이스 관리 프로그램 | |
| 가변 주파수 삽입 손실을 받으세요 | 10 dB | 표준치 |
| 다이내믹 레인지를 획득하세요 | 20dB | |
| 반사경 억제를 받으세요 | 35dB | |
| 위상 노이즈 |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| RF 인터페이스 | 2.92 MM-F | |
| 중간 주파수가 조화시키면 | SMA-F | |
| 제어 인터페이스 | UART | |
| 전압 | 12V | 9~15V |
| 소비 전력 | <15w> | |
| 사이즈 | 185*130*20mm | 포함되지 않는 연결기 |
MWM39는 짜맞춘 고성능 주파수 원과 PC를 통해 개별적으로 제어될 수 있습니다.
모듈의 회로 구성도
소프트웨어
모듈은 직렬 포트를 사용하여 호스트 컴퓨터와 통신합니다. 호스트 컴퓨터에 의해 사용된 소프트웨어는 파이톤에 의해 쓰여지며, 그것이 작동하도록 단순하고 모듈을 제어하도록 쉽습니다. 호스트 컴퓨터 소프트웨어는 윈도우와 리눅스 시스템을 지원합니다.
