루오웨이브 USRP N321 밀리미터 웨이브 시스템 5G 통신 시스템

5G 밀리미터파 통신

밀리미터 웨이브 밴드는 상업적 고성능 소비자 무선 통신 시스템의 중심에 있고, 무선 통신의 새로운 시대입니다. 밀리미터파 장치의 비싼 비용 때문에, 그들은 이전에 주로 군에서 사용되었습니다. 그러나, 고속 광대역 무선 통신, 자동차 보조 구동, 보안감사, 의학 테스팅과 다른 어플리케이션 필드의 급격한 발달과 함께, 밀리미터파는 최근 몇 년 내에 또한 넓게 연구되고 민간 분야에 해당되었습니다.

요즈음, 6 기가헤르츠 아래에 있는 금빛 통신 주파수 대역은 진지하게 통신 산업의 개발을 제한하는 넓은 연속 스펙트럼을 획득하기가 어렵습니다. 대조적으로, 밀리미터 웨이브 밴드는 여전히 수많은 잠재적으로 이용되지 않고 있는 분광 리소스를 가집니다. 다양한 밀리미터파 기기와 칩과 앱은 최고조에 달합니다. 극초단파 대역과 관련하여, 밀리미터파는 그들의 고유 특성을 가집니다. 무엇보다도, 밀리미터파는 더 짧은 작동 파장을 가지고 있으며, 그것이 효과적으로 장치와 체제의 크기를 줄일 수 있습니다 ; 두번째로, 밀리미터파는 풍부한 분광 리소스를 가지고, 미래 초고속 통신의 필요를 충족시켜 줄 수 있습니다.

이용액은 밀리미터파 무선 통신을 구현하기 위해 USRP 장비를 기반으로 합니다. 계획은 200MHz의 최대 신호 대역폭과 표준 획득 혼 안테나뿐만 아니라 2 USRP-LW N321과 2 MWM39s도 포함합니다

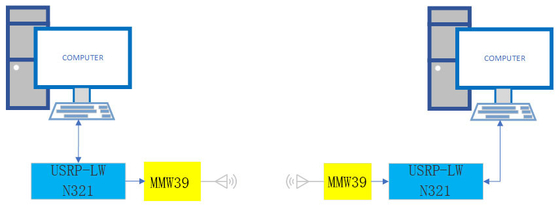

시스템 구조는 다음과 같습니다 :

계획은 기저 신호 처리 공정을 위한 소프트웨어 기반 무선통신으로부터 소프트웨어와 하드웨어를 사용합니다. 오픈 소스 GNU 라디오, 또는 상업적 랩뷰, 매트랩을 사용하는 것고 기타 소프트웨어가 컴퓨터, 기저 신호 처리 공정에서 수행됩니다.

송신기 종단에, 컴퓨터에서 소프트웨어는 모듈화된 기저 대역 파형 데이터를 만들어내기 위해 소스 코딩, 채널 코딩, 변조를 통하여 데이터를 전송할 것이고 그리고 나서 USRP-LW N321에 대한 SFP 항구를 통하여, USRP-LW N321이 디지털 기저대역부 파형을 아날로그 기저 대역 파형 신호로 바꾸고 마침내 동축선 MWM39를 통하여 그것을 전할 것입니다 ; MWM39 모듈은 39G로 아날로그 신호를 변환하고, 안테나를 통하여 그것을 전합니다.

수신 단말에, MWM39는 안테나를 통해 39G mmWave 신호를 받고, 서브 6GHz 신호에 신호를 하향 전환하며, 그것이 USRP-LW N321에 동축선 상에서 전송되고, USRP-LW N321 입력 아날로그 기본 대역 파형이, SFP 항구를 통하여 컴퓨터로 전송됩니다, 디지털 기본 대역 파형 안으로 수집되고 컴퓨터가 동시에 발생하고 복조하고, 디코딩합니다고 수신 데이터 기본 대역 파형의 다른 처리.
