| 브랜드 이름: | Luowave |
| 모델 번호: | N321 |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

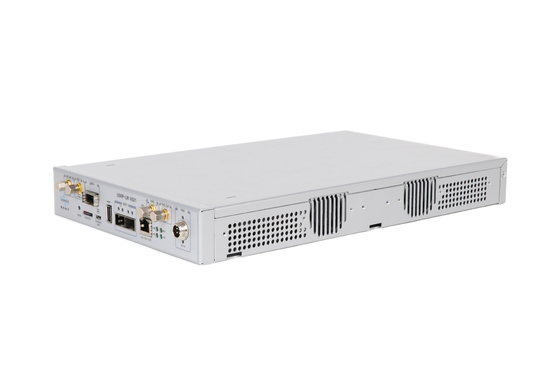

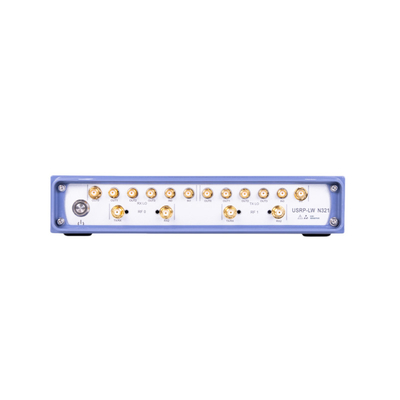

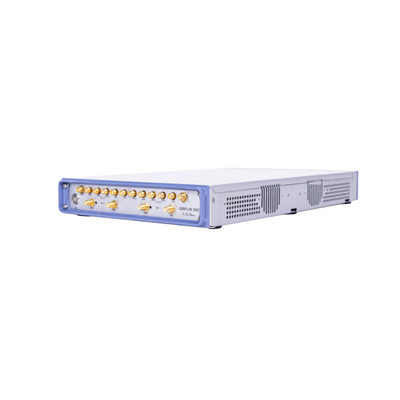

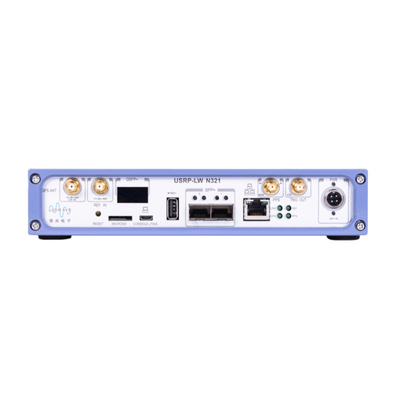

유니버설 소프트웨어 라디오 주변 장치, USRP-LW N321, ETTUS USRP N321과 호환
제품 개요
USRP-LW N321은 대규모 및 분산 무선 시스템에서 배포하기 위해 신뢰성 및 장애 내성을 제공하는 네트워크 소프트웨어 정의 라디오입니다.이 고성능 SDR는 독특한 RF 디자인을 사용하여 1/2 너비 RU 크기의 2 RX 및 2 TX 채널을 제공합니다.각 채널은 200MHz까지 즉각적인 대역폭을 제공하며 3MHz에서 6GHz까지 확장 된 주파수 범위를 커버 할 수 있습니다.베이스밴드 프로세서는 Xilinx Zynq-7100 SoC를 사용하여 실시간으로 큰 사용자 프로그래밍 가능한 FPGA를 제공합니다., 낮은 지연 처리, 독립적인 작동을 위해 듀얼 코어 ARM CPU. 그것은 두 SPF + 포트와 한 QSFP + 포트를 가지고, 1 GbE, 10 GbE 및 오로라 인터페이스를 지원,그리고 호스트 PC 또는 FPGA 코프로세서에 높은 처리량 IQ를 스트리밍할 수 있습니다.유연한 동기화 아키텍처는 10MHz 클럭 참조, PPS 시간 참조, 외부 TX 및 RX LO 입력 및 GPSDO를 지원하며, 단계 일관성 MIMO 테스트 플랫폼을 실현 할 수 있습니다.USRP-LW N321은 450 MHz 이상의 지원 주파수와 함께 모든 TX 및 RX LO를 수입할 수 있습니다., 다양한 고급 무선 연구 주제에 적합한 대규모, 단계 일관성 MIMO 테스트 플랫폼을 구축하는 방법을 제공합니다.USRP-LW N321은 다른 여러 USRP-LW N321 장치에 스타 구성에서 TX 및 RX LO를 수출 할 수 있습니다.. USRP-LW N321은 UHD의 최신 소프트웨어 개발을 활용하여 네트워크에서 여러 장치의 제어 및 관리를 단순화하고, 디버깅과 같은 독특한 원격 관리 작업을 수행합니다.소프트웨어 업데이트, 재시작, 공장 상태로 재설정 및 모니터링 시스템 작동 상황.
주요 특징
기술 지수:
|
매개 변수 범주 |
수적 값 |
단위 |
매개 변수 범주 |
수적 값 |
단위 |
|
수용 |
발사 |
||||
|
채널 수 |
2 |
- |
채널 수 |
2 |
- |
|
이득 범위 |
-16 ~ 34 |
dB |
이득 범위 |
-30 ~ 25 |
dB |
|
가이브 스텝 |
1 |
dB |
가이브 스텝 |
1 |
dB |
|
최대 입력 전력 |
-15 |
dBm |
최대 입력 전력 |
-15 |
dBm |
|
필터 뱅크 |
450 ~ 760 |
MHz |
필터 뱅크 |
450 ~ 650 |
MHz |
|
760 ~ 1100 |
650 ~ 1000 |
||||
|
1100 ~ 1410 |
1000 ~ 1350 |
||||
|
1410 ~ 2050 |
1350 ~ 1900 |
||||
|
2050 ~ 3000 |
1900 ~ 3000 |
||||
|
3000 ~ 4500 |
3000 ~ 4100 |
||||
|
4500 ~ 6000 |
4100 ~ 6000 |
||||
|
외부 로컬 오시레이터 주파수 범위 입력될 수 있습니다 |
0.45 ~ 6 |
GHz |
외부 로컬 오시레이터 주파수 범위 입력될 수 있습니다 |
0.45 ~ 6 |
GHz |
|
튜닝 시간 |
245 |
우리 |
튜닝 시간 |
245 |
우리 |
|
TX/RX 전환 시간 |
750 |
우리 |
TX/RX 전환 시간 |
750 |
우리 |
|
변환 및 시계 성능 |
전력 |
||||
|
표본 비율 |
200,245.76,250 |
국가/국가 |
DC 입력 전압 |
12,7 |
V,A |
|
ADC 해상도 |
14 |
비트 |
전력 소비 |
60 ~ 80 |
W |
|
DAC 해상도 |
16 |
비트 |
물리적 성질 |
||
|
|
|
|
크기 |
380×220×45 |
mm |
|
GPSDO 주파수 안정성 잠금되지 않았습니다. |
0.1 |
ppm |
무게 |
3.4 |
1kg |
|
GPSDO PPS UTC 정확성 |
<8 |
ns |
운영 환경 요구 사항 |
||
|
GPSDO 지연 안정성 |
<+/-50 |
우리 |
안정적인 작동 범위 |
0 ~ 50 |
°C |
|
|
|
||||
|
3 |
시간 |
||||
|
|
|
||||
|
25 |
°C |
저장 온도 범위 |
-40 ~ 70 |
°C |
|
추가 정보가 필요하면 저에게 연락하는 것을 주저하지 마십시오.
Whatsapp/skype/wechat: +8618062514745 웹:https://www.luowave.com/en/
|
|
