| 브랜드 이름: | Luowave |
| 모델 번호: | N210 |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

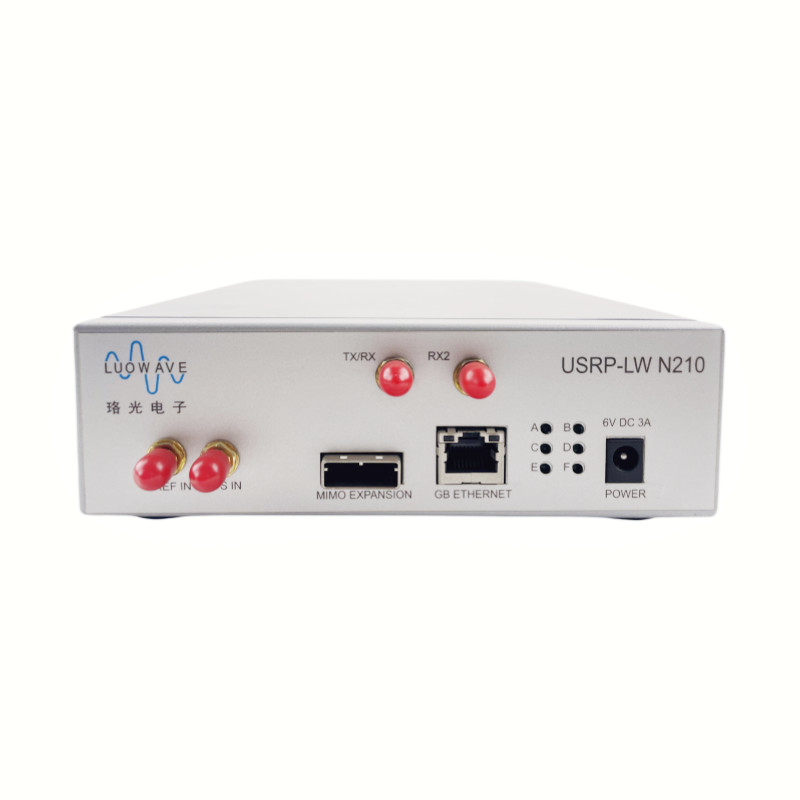

제품 개요
USRP-LW N210는높은 역학적 범위,높은 대역폭 및 처리 능력. 아키텍처에는 Xilinx Spartan 3A-DSP 3400 FPGA, 100 MS/s 듀얼 ADC가 포함되어 있습니다.400 MS/s 듀얼 DAC 및 기가비트 이더넷 연결성으로 호스트 프로세서로 데이터를 스트리밍하고.
주요 특징:
1최대 전송 속도: 50MS/s
2기가비트 이더넷 연결
3. MIMO 케이블 연결은 USRP-LW N210 당 단 하나의 송수신 링크에만 기반합니다. 따라서 MIMO 구조는 두 개 이상의 USRP-LW N210에 의해 구축되어야합니다.
4탑재된 FPGA 처리
5.FPGA: Xilinx Spartan XC3SD3400A
6ADC: 14비트- 100MS/s
7DAC: 16비트 - 400MS/s
8외부 5 MHz 또는 10 MHz 참조 시계를 잠금 할 수 있습니다.
9선택적인 내부 GPS 서보 시계 USRP-LW N210 GPSDO
스케마 도표
세부적인 성능:
모듈형 설계로 USRP-LW N210은 DC에서 6 GHz까지 작동 할 수 있으며 확장 포트는 여러 USRP-LW N210 시리즈 장치를 동기화하고 MIMO 구성에서 사용할 수 있습니다.선택적인 GPSDO 모듈은 또한 USRP-LW N210 참조 시계를 0 내에서 규율하는 데 사용할 수 있습니다.전 세계 GPS 표준의 0.01ppm. USRP-LW N210은 호스트 애플리케이션으로 50 MS/s까지 스트리밍할 수 있다. 사용자는 FPGA 패브릭에 사용자 지정 기능을 구현할 수 있다.또는 탑재된 32비트 RISC 소프트코어USRP-LW N210은 USRP-LW N200보다 더 큰 FPGA를 추가 로직, 메모리 및 DSP 자원을 요구하는 애플리케이션에 제공합니다.또한 FPGA는 전송 및 수신 방향 모두에서 최대 100 MS/s 처리 할 수있는 잠재력을 제공합니다FPGA 펌웨어는 기가비트 이더넷 인터페이스를 통해 재부하 할 수 있습니다.
기술 매개 변수:
| 매개 변수 범주 | 수적 값 | 단위 | 매개 변수 범주 | 수적 값 | 단위 |
| 입력/출력 | RF 성능 매개 변수와 함께WBX-LW | ||||
| DC 입력 전압 | 6 | V | 단편 대역 신호/사진 거부 | 35/50 | dBc |
| 전류 | 1.3 | A | 단계 소음 (1.8GHz)) 의 내용입니다. | ||
| WBX 딸판을 설치할 때 현재 | 2.3 | A | 10kHz | -80 | dBc/Hz |
| 모듈 매개 변수를 변환 | 100kHz | -100 | dBc/Hz | ||
| ADC 샘플링 비율 | 100 | 국가/국가 | 1MHz | -137 | dBc/Hz |
| ADC 해상도 | 14 | 비트 | 출력 전력 | 15 | dBm |
| ADC SFDR | 88 | dBc | 세 번째 계층의 가로막는 지점을 입력합니다 | 0 | dBm |
| DAC 샘플링 비율 | 400 | 국가/국가 | 소음 수치 | 5 | dB |
| DAC 해상도 | 16 | 비트 | 물리적 성질 | ||
| DAC SFDR | 80 | dBc | 작동 온도 | 0-55 | C |
| 최대 호스트 비율 (8b/16b) | 50/25 | 국가/국가 | 크기 | 225×165×50 | mm |
| 지역 진동 정확성 | 2.5 | ppm | 무게 | 1.0 | 1kg |
| 잠금 GPSDO 정밀도 | 0.01 | ppm | |||
이 장비에는 다음이 포함되어 있습니다.
1USRP-LW N210
22 SMA-Bulkhead 케이블
31 기가비트 이더넷 케이블
추가 정보가 필요하면 저에게 연락하는 것을 주저하지 마십시오.
Whatsapp/skype/wechat: +8618062514745 웹:https://www.luowave.com/en/
|
|
