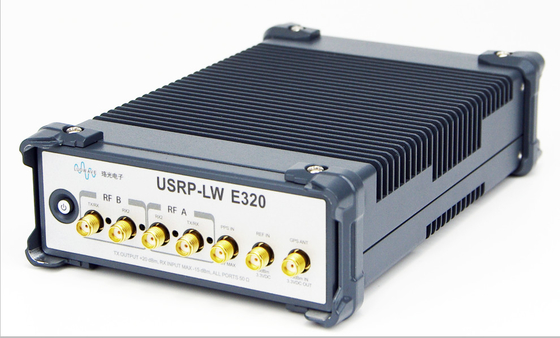

USRP-LW E320는 스트림 처리, 동기화, 통합,결함 복구, 원격 관리 기능.
RF 프론트엔드:2×2 MIMO 구성을 지원하는 AD9361 RF 송신기로 장착
주파수 범위:70 MHz에서 6 GHz까지 최대 56 MHz의 순간 대역폭
처리 단위:Xilinx Zynq-7045 SoC는 FPGA 가속과 단독 또는 협동 동작 모드를 위한 듀얼 코어 ARM CPU를 결합합니다.
GNU 라디오
사양
|
RF 매개 변수 |
전원 공급 |
||
|
IIP3 (일반적인 NF에서) |
-20 dBm |
DC 입력 전압 전류 |
10-14 V,3 A |
|
최대 출력 |
> 10 dBm |
최대 전력 소비량 |
30W |
|
수신기 소음 수치 |
<8.5 dB |
크기 |
|
|
컨버터 모듈 매개 변수 |
크기 |
173x106x45mm |
|
|
ADC 샘플링 속도 (최대) |
61.44 MSps |
작업 환경 |
|
|
ADC 해상도 |
12비트 |
작동 온도 범위 |
0~45°C |
|
DAC 샘플링 비율 |
61.44 MSps |
저장 온도 범위 |
-40~85°C |
|
DAC 결의 |
12비트 |
작동 습도 범위 |
10%~90% |
|
호스트 PC 최대 샘플링 비율 |
61.44MS/s |
저장 습도 범위 |
5%~95% |
| P/N | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (모듈) | USRP-LW B205 (보드) |
| 사진 |
|
|
|
|
|
|
|
|
| 주파수 범위 | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70MHz-6GHz | |||
| RF 딸판 | 두 개의 딸판을 지원 | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 내장된 두 개의 딸보드 ( 교체할 수 없다) | 1개 딸을 지원합니다 | 지원되지 않음 | |||
| 최대 대역폭 | 각각 160MHz | 각각 200MHz | 각각 100MHz |
8비트 너비:80MHz 16-비트 너비:25MHz |
각 56MHz | |||
| 채널 No. | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| ADC/DAC |
ADC: ADS62P48 DAC: AD9146 |
ADC:AD9695B DAC:DAC37J82 |
AD9371
|
ADC:ADS62P42
|
AD9361 ADCs:12-비트 61.44MS/s DACs:12-비트 61.44MS/s |
AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s |
||
| FPGA 모델 | Xilinx Kintex-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | Xilinx Spartan XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | Xilinx Spartan 6 XC6SLX150 | Xilinx XC7AT200 | Xilinx Artix 7 |
| 데이터 인터페이스 | GIGE 포트10GbE 포트
PCIE x4
|
GIGE 포트10GbE 포트
QSFP ((2*10G)
A-USB,
미크로 미국
|
GIGE 포트10GbE 포트
A-USB, 마이크로 USB
|
기가비트 이더넷 포트 | 이더넷 포트, USB20 | USB30 | ||
| 크기 (mm) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| 단위 가격 | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
