| 브랜드 이름: | Luowave |
| 모델 번호: | SBX-LW(40MHZ,120MHZ) |
| 모크: | 1개 부분 |
| 가격: | USD |
| 배달 시간: | 현장 양도 물건 또는 30 일 |
| 지불 조건: | 전신환 |

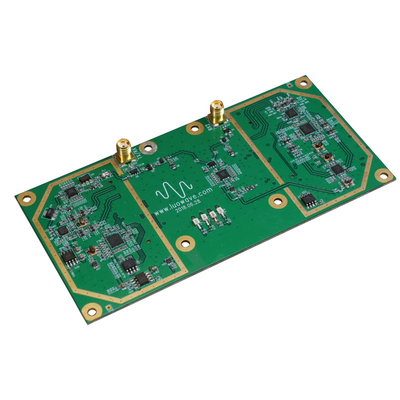

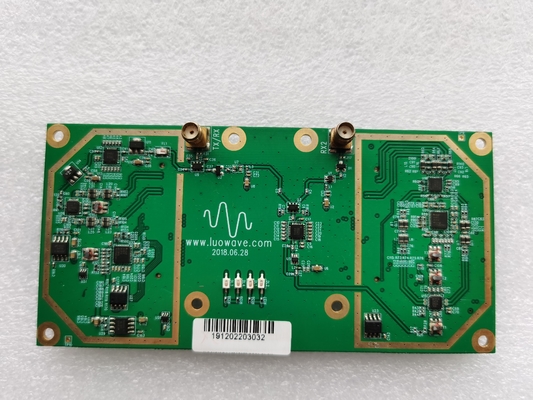

USRP 딸판 SBX-LW 40MHZ
SBX는 최대 100mW의 출력 전력을 제공하는 넓은 대역폭 트랜시버이며 일반적인 노이즈 수치는 5dB입니다. 수신 및 전송 사슬의 로컬 오시레이터는 독립적으로 작동합니다.,이중 대역 동작을 허용한다. SBX는 MIMO 기능이 있으며, 40 MHz 대역폭을 제공합니다. SBX는 400 MHz-4400 MHz 범위의 다양한 대역에 액세스해야하는 응용 프로그램에 이상적입니다.예를 들어 WiFi를 적용할 수 있습니다., WiMax, S 대역 송신기 및 2.4 GHz ISM 대역 송신기.
주요 특징:
1. 주파수 커버리: 400-4400 MHz Rx/Tx 2. 최대 신호 대역폭은: 40 MHz, 120 MHz 3. 100mW의 출력 전력 및 5dB의 노이즈 수치를 제공합니다.로컬 오시레이터는 채널 수신 및 전송에 사용할 수 있습니다.4. MIMO가 가능하며 400 ~ 4400 MHz 주파수 범위의 여러 주파수 대역에서 작동해야하는 응용 프로그램에 이상적입니다.전형적인 응용 프로그램은 WIFI 를 포함 합니다., WIMAX, S 대역 송신기 및 2.4GHz ISM 대역 송신기
기능 설명:
SBX-LW-40는 높은 대역폭의 송수신기로 5dB의 노이즈 수치로 최대 100mW의 출력 전력을 제공합니다. 로컬 오시레이터의 수신 및 전송 체인은 독립적으로 작동합니다.이중 대역 운용을 허용하는. SBX-LW는 MIMO 기능을 제공합니다. 400 MHz에서 4400 MHz까지 광범위한 애플리케이션에 액세스하려는 사람들에게 SBX-LW는 이상적인 SDR 장치입니다. 애플리케이션에는 WiFi, WiMAX,S 대역 송신기 및 2.4 GHz ISM 대역 송신기.
호환성 제품:
시험 SBX-LW 40M
테스트 환경 설명: 연구 및 개발 회사 장비가 테스트에 사용됩니다. 모델은 ZVL입니다. 테스트 장비는 USRP-LW X310 및 SBX-LW 40M입니다.두 장치는 라디오 주파수 케이블을 통해 직접 연결됩니다테스트 환경 도표:
오픈 루프 송신기 시험 연결 도표:
닫힌 루프 자발적 수신 테스트 연결 도표:
GNURADIO COMPANION: GNURADIO COMPANION 테스트 블록 도표에 기초한 오픈 루프 및 폐쇄 루프 시험 데이터:
1캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 2.4 GHz, 베이스밴드 신호 주파수 10 kHz, GAIN 9dB
중앙 주파수 2.4 GHz 최대 출력 그래픽:
중앙 주파수 2GHz, 클로즈드 루프 트랜시버 테스트 스펙트럼 및 시간 영역 그래픽
2캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 3GHz, 베이스밴드 신호 주파수 10kHz, GAIN 9dB
중앙 주파수 3GHz 최대 출력 그래픽:
중앙 주파수 3GHz, 클로즈드 루프 트랜시버 테스트 스펙트럼 및 시간 영역 그래픽
3캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 4 GHz, 베이스밴드 신호 주파수 10 kHz, GAIN 9 dB
2캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 3GHz, 베이스밴드 신호 주파수 10kHz, GAIN 9dB
중앙 주파수 4.4 GHz 최대 출력 그래픽:
단계 소음 측정: 중앙 주파수 1 GHz:
어떤 질문이 있으시면 저희에게 메시지를 보내 주시기 바랍니다. 우리는 최상의 서비스를 제공하기 위해 최선을 다할 것입니다.
3캐리어 억제 및 이미지 거부 테스트: 중앙 주파수 4 GHz, 베이스밴드 신호 주파수 10 kHz, GAIN 9 dB
중앙 주파수 4GHz 최대 출력 그래픽:
중앙 주파수 4.4 GHz 최대 출력 그래픽:
|
|
